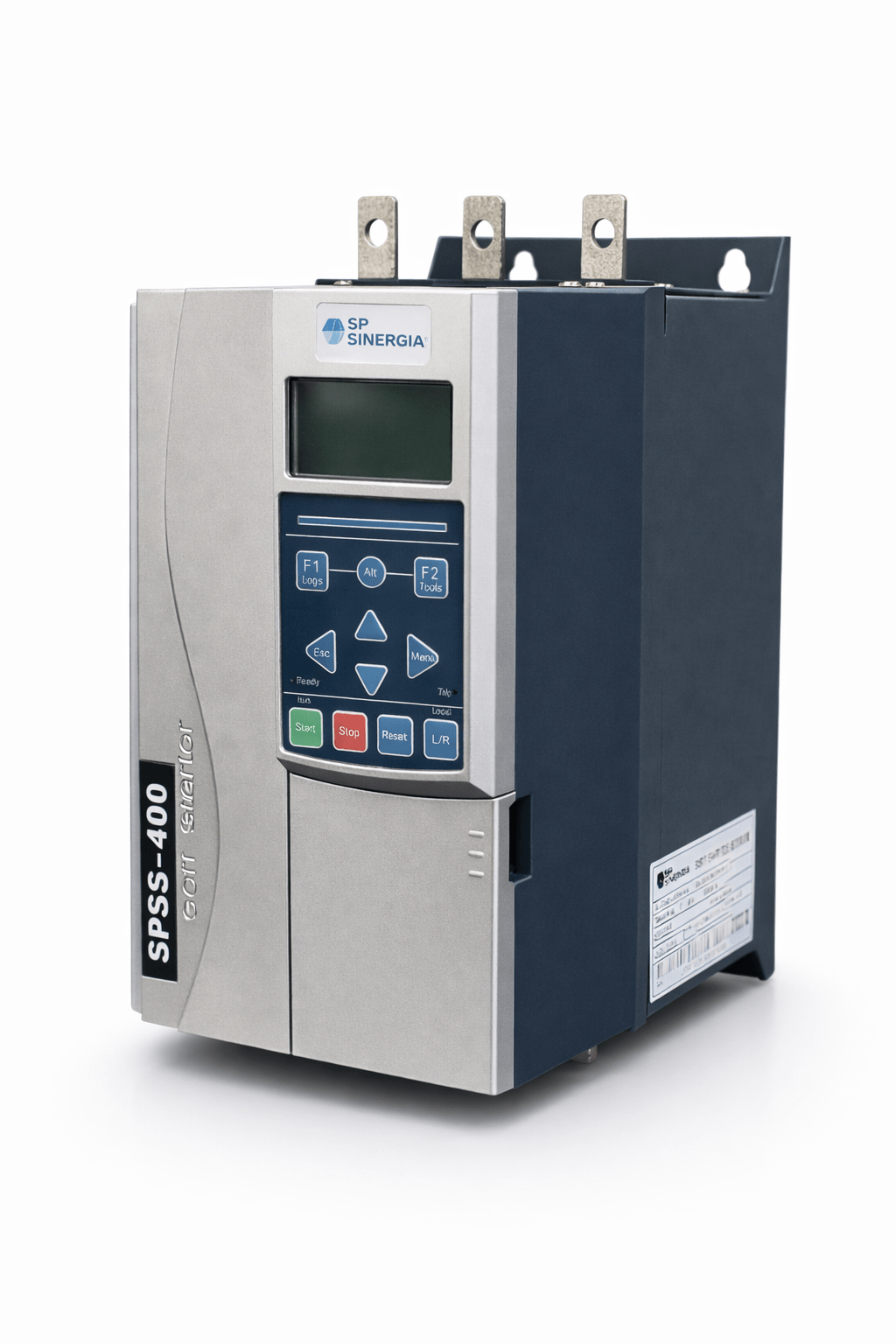

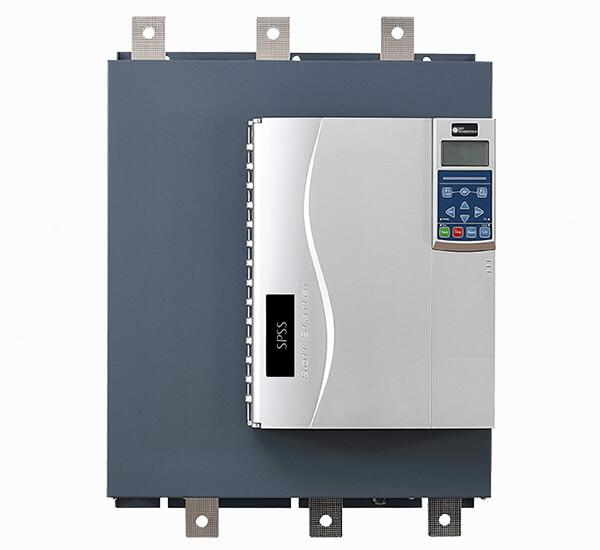

Arrancador Suave SPSS400

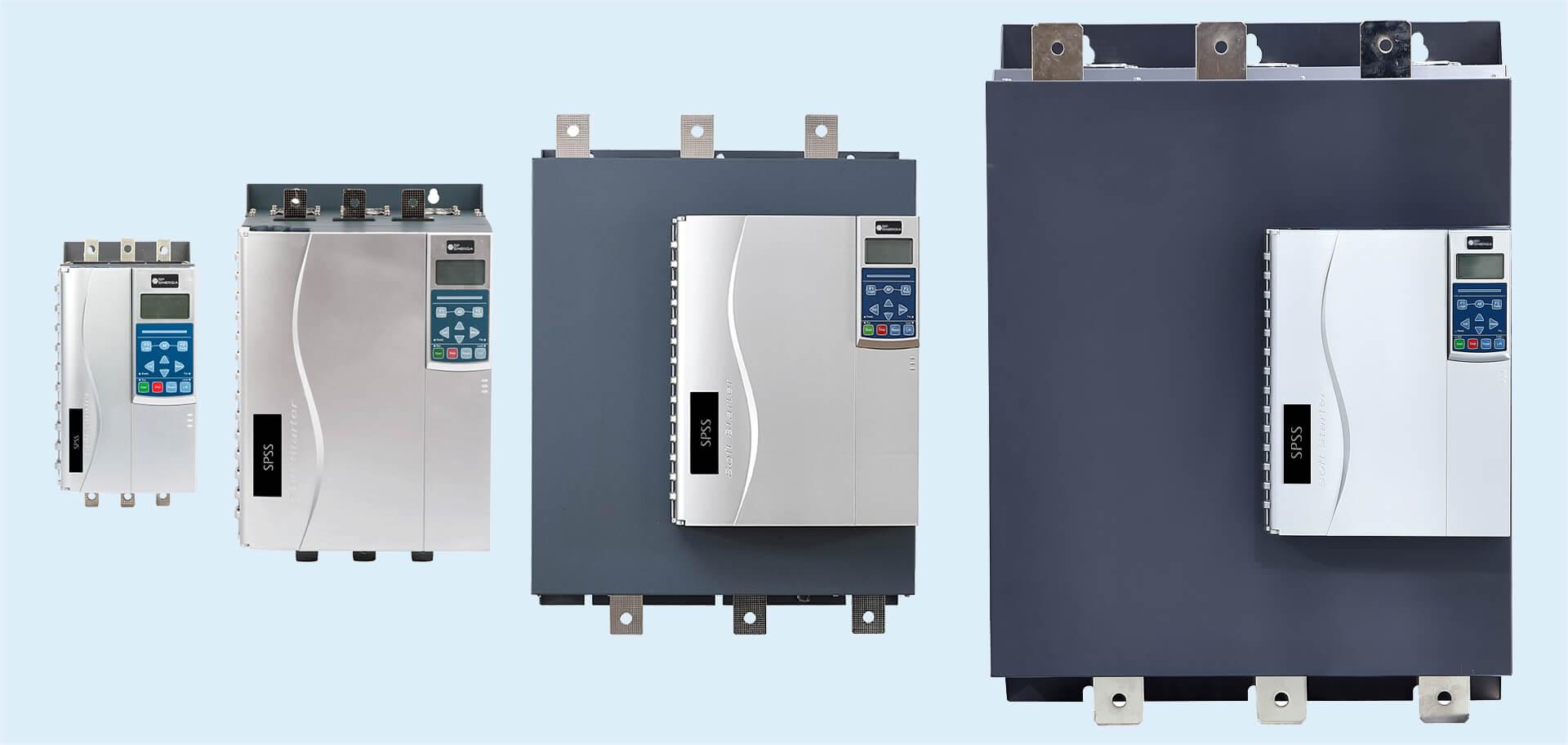

Productos | serie SPSS400
Descripción
Potencia y rendimiento para aplicaciones robustas
La serie de arrancadores suaves SPSS400 representa una nueva generación de dispositivos de control de motores diseñados para reducir el esfuerzo mecánico y eléctrico durante el arranque y paro de motores trifásicos de inducción. Estos equipos son una alternativa superior al tradicional arranque directo o estrella-delta, ofreciendo arranques suaves, seguros y personalizables, incluso en condiciones de carga severa.
El SPSS400 combina control electrónico de potencia, lógica de protección, y capacidad de comunicación industrial para integrarse fácilmente en sistemas de automatización modernos.
Arranque suave, protección inteligente
El principio de funcionamiento del SPSS400 se basa en la modulación del voltaje aplicado al motor utilizando tiristores (SCR). Durante el arranque, el equipo aplica una rampa de voltaje progresiva desde un valor inicial configurable hasta el 100% del voltaje nominal. Esto reduce la corriente de arranque hasta en un 60–70%, evitando sobrecargas y protegiendo tanto el motor como el sistema mecánico.
Al finalizar el arranque, se activa un contactor de bypass interno, que conmuta la corriente directamente al motor, eliminando pérdidas térmicas en los tiristores y aumentando la eficiencia del sistema. El paro puede ser libre o configurado como una rampa de desaceleración, ideal para evitar golpes de ariete en bombas.
Modos de arranque disponibles
- Rampa de voltaje
- Limitación de corriente
- Arranque con doble rampa (para cargas especiales)
Modos de paro disponibles
Paro libre
Paro suave programado (desaceleración)
Supervisión Inteligente, Operación Segura
El SPSS400 incorpora una completa gama de protecciones electrónicas automáticas, diseñadas para prevenir daños tanto en el motor como en el arrancador. Estas funciones son configurables desde el panel frontal o mediante comunicación Modbus.
| Protecciones Eléctricas Sobresalientes | |
|---|---|
| Sobrecarga térmica del motor | Std. |
| Bloqueo de rotor/motor atascado | Std. |
| Fase abierta (falta de fase) | Std. |
| Desbalance de fases | Std. |
| Inversión de fases | Std. |
| Paro por sobrecorriente | Std. |
| Sobretemperatura del equipo | Std. |
| Protección por bajo voltaje | Std. |
| Protección por sobretensión | Std. |
| Fallo en SCR | Std. |
| Fallo interno del sistema | Std. |
| Tiempo máximo de arranque excedido | Std. |
| Corriente de carga fuera de rango | Std. |
| Pérdida de señal de control | Std. |
Ventajas del Producto
"Un equipo preparado para cualquier exigencia industrial "
01
Programación Flexible
Fácil de adaptar a distintos motores.
02
Display LCD
03
Compatibilidad con sistemas de automatización
Mediante Modbus RTU, para integración a sistemas SCADA o PLC.
04
Contactor de Bypass Interno
Incluido.
05
Múltiples Protecciones Integradas
Fácil integración en tableros industriales.
06
Fácil Instalación y Mantenimiento
Parámetros personalizables según la carga.
07
Normas Internacionales
08
Ensamble 100% mexicano
Versatilidad en cualquier industria
El SPSS-400 ha sido desarrollado para cubrir una amplia variedad de aplicaciones industriales donde se requiere un arranque suave, controlado y confiable de motores eléctricos.
- Sistemas de bombeo: evita picos hidráulicos y protege tuberías.
- Ventiladores y sopladores: arranque sin vibraciones o desequilibrio.
- Cintas transportadoras: arranque sin deslizamiento o sobrecarga mecánica.
- Molinos y mezcladoras: protegen engranajes, correas y motor.
- Compresores: evita paradas por sobrecorriente.
- HVAC industrial: arranque progresivo de ventiladores y bombas.
- Minería y procesamiento: trabajo intensivo con motores de alto par.
- Industria alimentaria y química: procesos críticos con arranques delicados.
Características Generales
| ARRANCADOR SUAVE SPSS400 | |
|---|---|
| Modelo | SPSS400 |
| Rango de corriente | 13 - 1600 A |
| Rango de potencia | 5.5 - 1200 KW |
| Tensión de operación | 380–690 VCA, trifásico (±15%) |
| Frecuencia | 50/60 Hz |
| Métodos de arranque | Rampa de voltaje, limitación de corriente, doble rampa |
| Métodos de paro | Rampa de desaceleración o libre |
| Voltaje inicial programable | Sí |
| Contactor de bypass | Integrado y automático |
| Entradas digitales | 4 entradas programables |
| Salidas de relé | 3 salidas programables (estado, falla, alarma, etc.) |
| Pantalla LCD | Multilínea, multilenguaje, navegación por menú |
| Protocolo de comunicación | RS485 (Modbus RTU) |
| Temperatura de operación | -10 °C a +55 °C |
| Humedad relativa | 5% – 95% sin condensación |
| Refrigeración | Ventilación forzada controlada por temperatura |
| Protección del equipo | IP20 (instalación en gabinete externo IP54/IP55 recomendada) |
| Montaje | Sobre base o panel atornillado |
| Normas y certificaciones | IEC 60947-4-2, CE, RoHS |

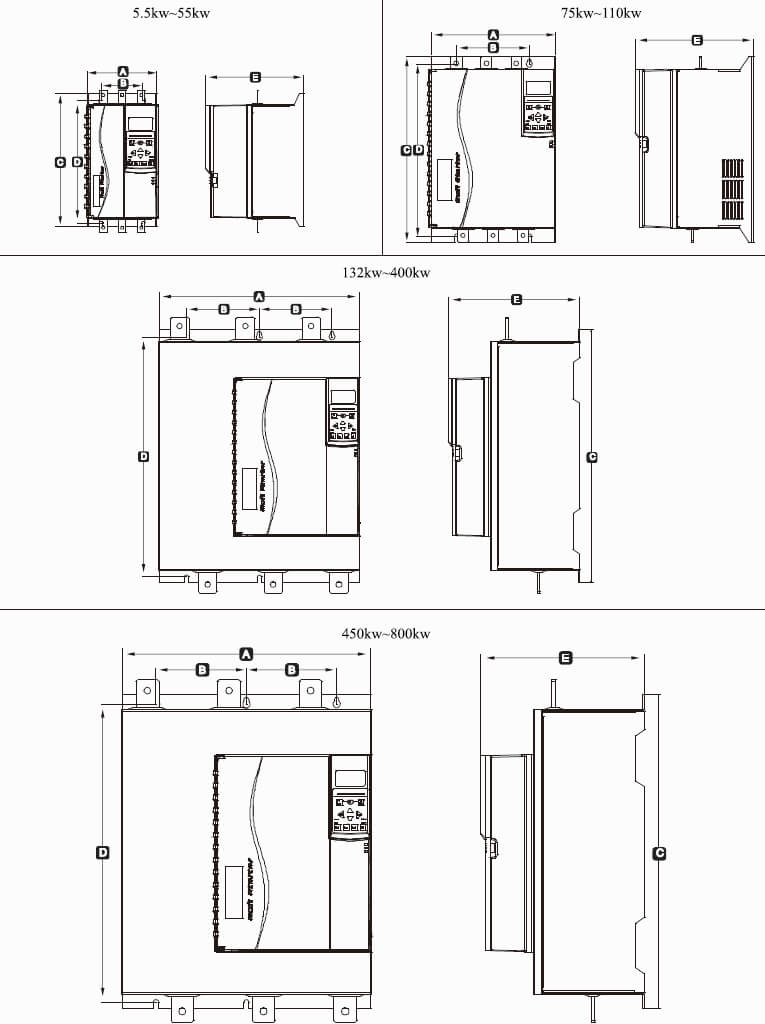

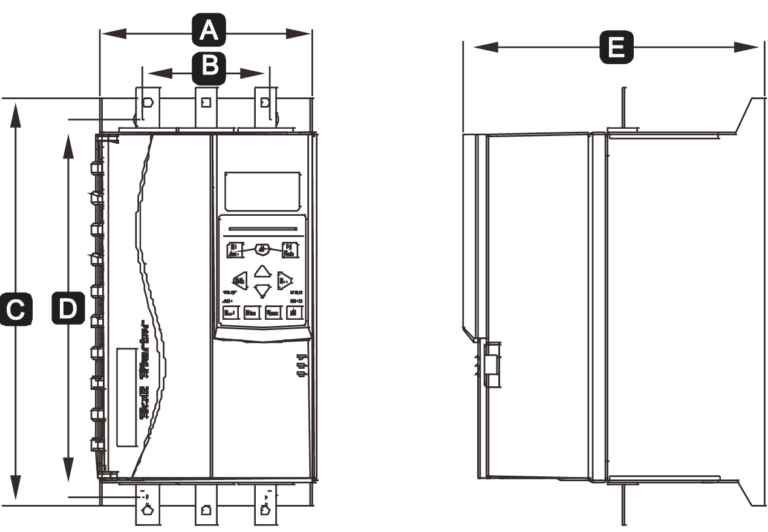

Dimensiones y Especificaciones
| Especificación del Modelo | A mm | B mm | C mm | D mm | E mm | Peso Kg |
|---|---|---|---|---|---|---|
| 11kW-55kW | 152±0.3 | 92±0.3 | 292±0.3 | 275±0.3 | 217±1 | 5.2 |
| 75kW-110kW | 274±0.3 | 160±0.3 | 408±0.3 | 385±0.3 | 260±1 | 17.5 |
| 132kW-400kW | 455±2 | 160*2 (350±0.3 | 556±0.3 | 535±0.3 | 290±1 | 35.5 |
| 450kW-800kW | 615±2 | 200*2 (400±0.3 | 823±0.3 | 788±0.3 | 397±1 | 90 |

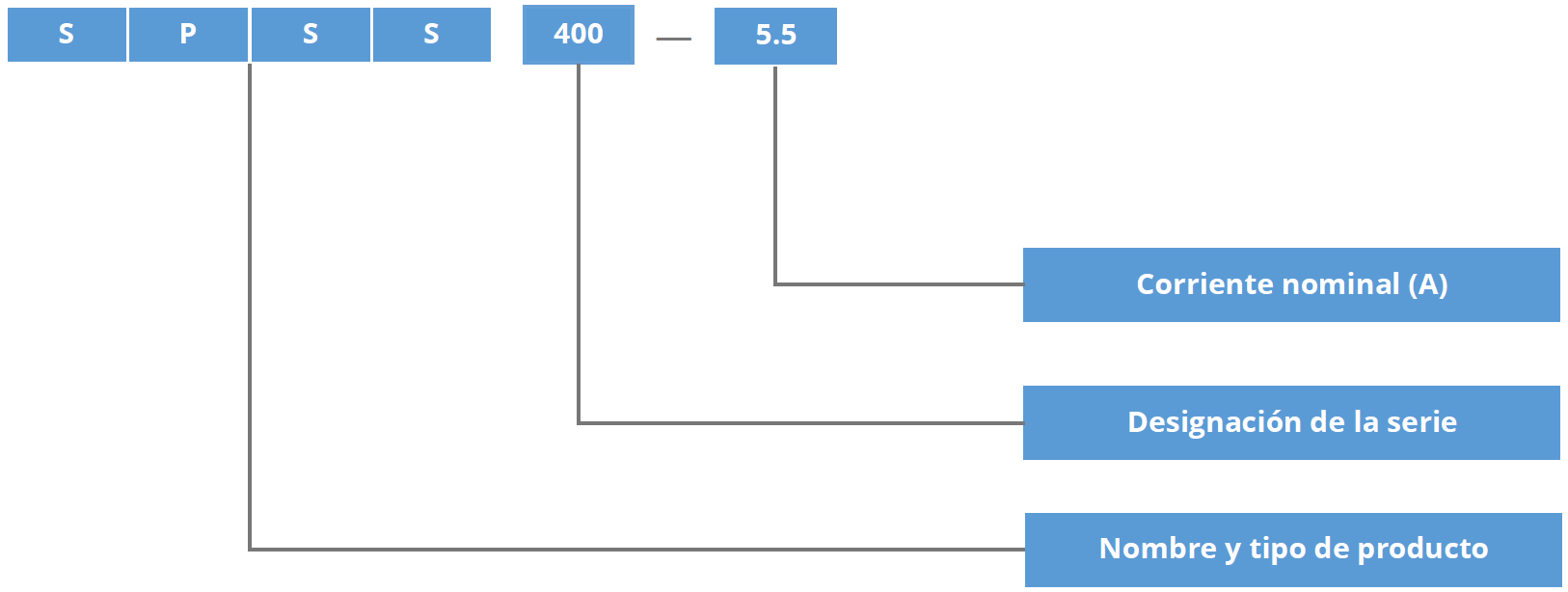

Código de Modelo
Dimensiones y Especificaciones
| ARRANCADOR SUAVE SPSS400 | ||
|---|---|---|
| Código del Modelo | Corriente Nominal 380v (A) | Corriente Nominal (A) 690v |
| SPSS-400-5.5-(V) | 13 | 13 |
| SPSS-400-7.5-(V) | 17 | 13 |
| SPSS-400-011-(V) | 23 | 13 |
| SPSS-400-015-(V) | 30 | 17 |
| SPSS-400-018-(V) | 37 | 23 |
| SPSS-400-022-(V) | 43 | 30 |
| SPSS-400-030-(V) | 60 | 37 |
| SPSS-400-037-(V) | 76 | 43 |
| SPSS-400-045-(V) | 97 | 53 |
| SPSS-400-055-(V) | 105 | 76 |
| SPSS-400-075-(V) | 145 | 97 |
| SPSS-400-090-(V) | 170 | 105 |
| SPSS-400-110-(V) | 220 | 145 |
| SPSS-400-132-(V) | 255 | 170 |
| SPSS-400-160-(V) | 320 | 200 |
| SPSS-400-185-(V) | 360 | 220 |
| SPSS-400-200-(V) | 380 | 255 |
| SPSS-400-220-(V) | 435 | 280 |
| SPSS-400-250-(V) | 500 | 320 |
| SPSS-400-280-(V) | 580 | 350 |
| SPSS-400-320-(V) | 630 | 360 |
| SPSS-400-350-(V) | 700 | 425 |
| SPSS-400-400-(V) | 820 | 500 |
| SPSS-400-450-(V) | 920 | 580 |
| SPSS-400-500-(V) | 1000 | 630 |
| SPSS-400-600-(V) | 1200 | 700 |
| SPSS-400-700-(V) | 1410 | 820 |
| SPSS-400-800-(V) | 1600 | 920 |
| SPSS-400-1000-(V) | - | 1200 |
| SPSS-400-1200-(V) | - | 1400 |
| Modelo | Potencia nominal (kW/HP) | Corriente nominal 380-440V (A) | Corriente nominal 690V (A) |
|---|---|---|---|
| SPSS400-5.5-(V) | 5.5/7.3 | 13 | 13 |
| SPSS400-7.5-(V) | 7.5/10 | 17 | 13 |
| SPSS400-011-(V) | 11/14.7 | 23 | 13 |
| SPSS400-015-(V) | 15/20 | 30 | 17 |
| SPSS400-018-(V) | 18/24 | 37 | 23 |
| SPSS400-022-(V) | 22/29.5 | 43 | 30 |
| SPSS400-030-(V) | 30/40 | 60 | 37 |
| SPSS400-037-(V) | 37/49.6 | 76 | 43 |
| SPSS400-045-(V) | 45/60 | 97 | 53 |
| SPSS400-055-(V) | 55/73.7 | 105 | 76 |
| SPSS400-075-(V) | 75/100 | 145 | 97 |
| SPSS400-090-(V) | 90/120.6 | 170 | 105 |
| SPSS400-110-(V) | 110/147.5 | 220 | 145 |
| SPSS400-132-(V) | 132/177 | 255 | 170 |
| SPSS400-160-(V) | 160/214.5 | 320 | 200 |
| SPSS400-185-(V) | 185/248 | 360 | 220 |
| SPSS400-200-(V) | 200/268 | 380 | 255 |
| SPSS400-220-(V) | 220/295 | 435 | 280 |
| SPSS400-250-(V) | 250/335 | 500 | 320 |
| SPSS400-280-(V) | 280/375.4 | 580 | 350 |
| SPSS400-320-(V) | 320/429 | 630 | 360 |
| SPSS400-350-(V) | 350/469 | 700 | 425 |
| SPSS400-400-(V) | 400/536.4 | 820 | 500 |
| SPSS400-450-(V) | 450/603.4 | 920 | 580 |
| SPSS400-500-(V) | 500/670.5 | 1000 | 630 |
| SPSS400-600-(V) | 600/804.61 | 1200 | 700 |
| SPSS400-700-(V) | 700/938.7 | 1410 | 820 |
| SPSS400-800-(V) | 800/1073 | 1600 | 920 |
| SPSS400-1000-(V) | 1000/1341 | 1200 | |
| SPSS400-1200-(V) | 1200/1609 | 1400 |
