Variador de Frecuencia
Productos | VFD PSD500
Descripción
Precisión y eficiencia para ventiladores y bombas
Especializado, Robusto y Optimizado para Aplicaciones en Ventiladores y HVAC

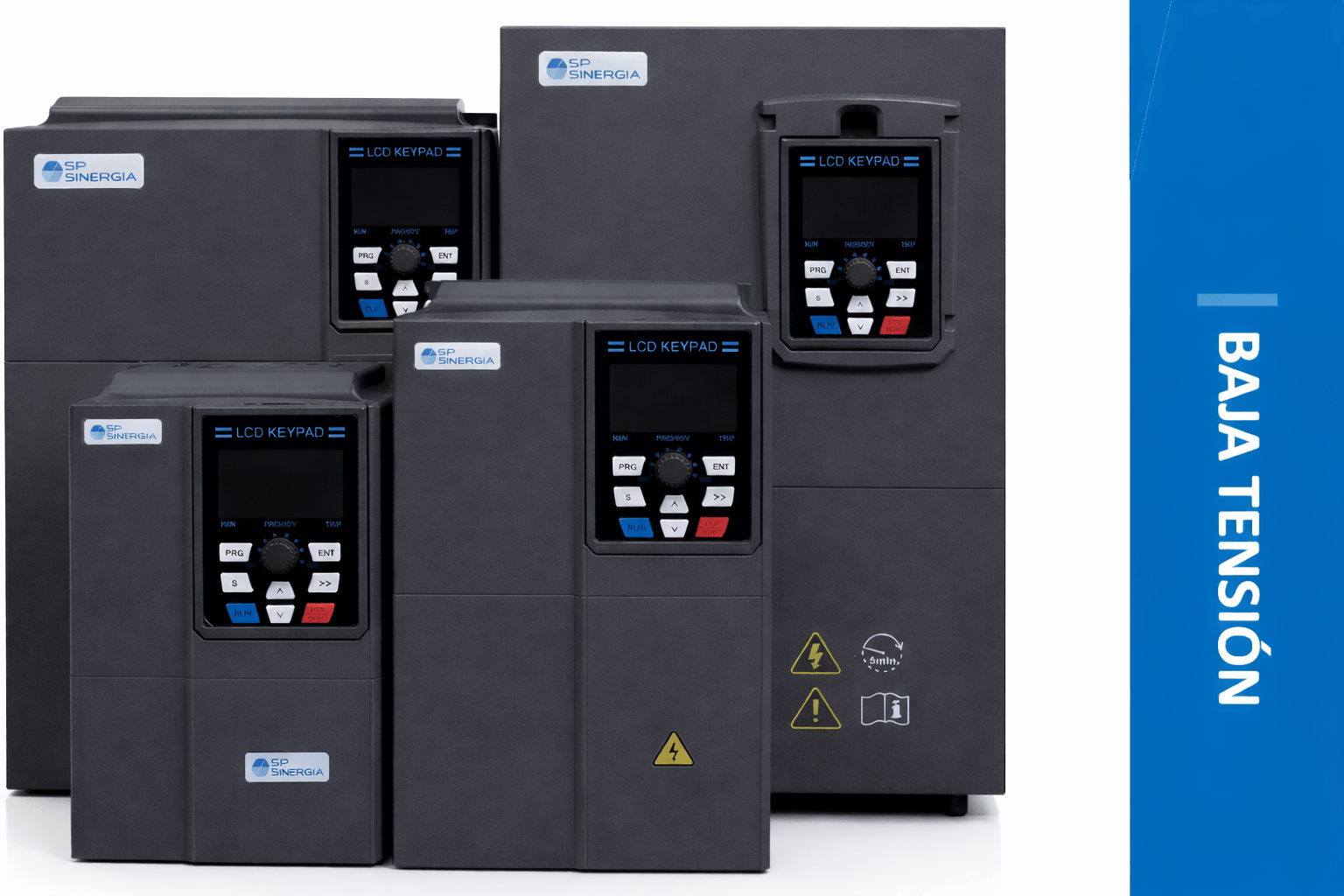

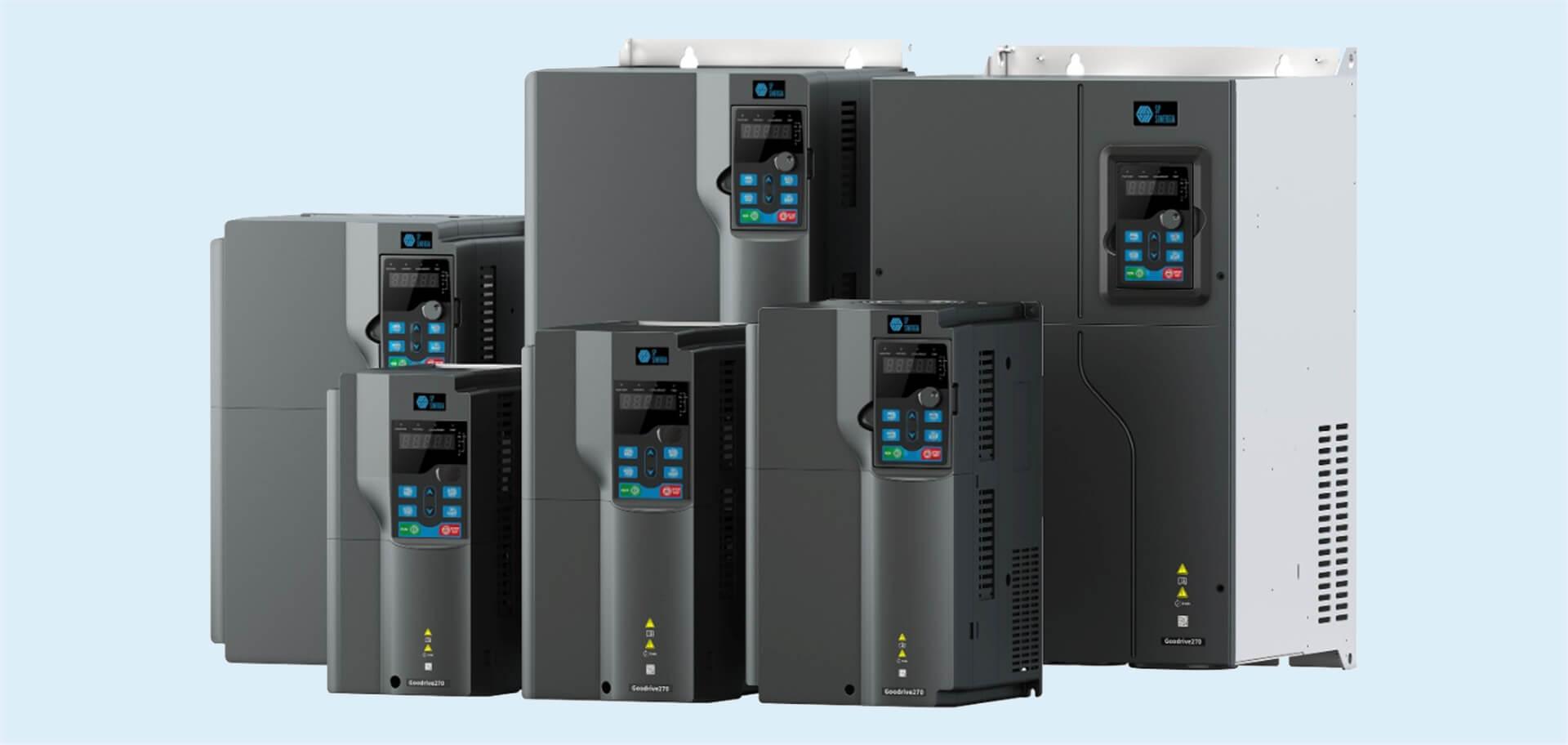

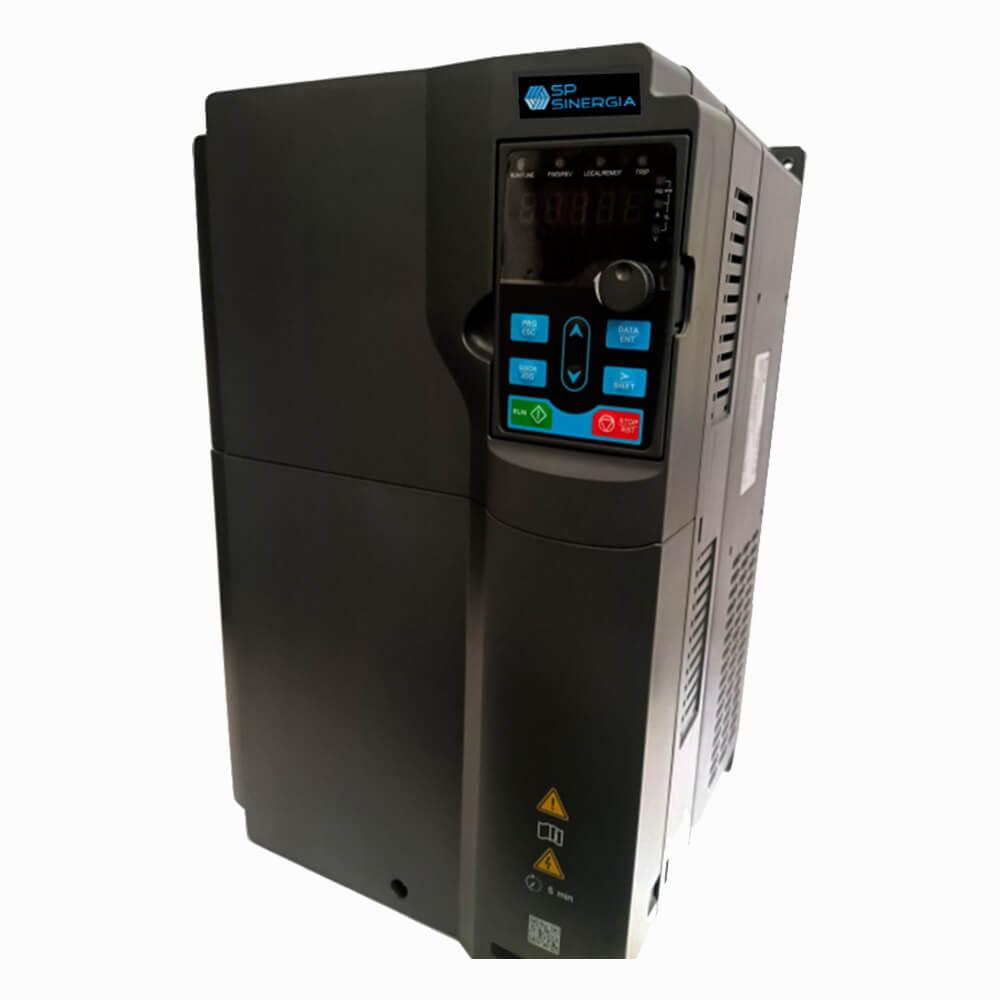

El PSD500 de SP Sinergia es un variador de frecuencia especialmente diseñado para el control inteligente de ventiladores y bombas. Basado en tecnología de control vectorial sin sensor, ofrece una solución de alta eficiencia energética, fácil configuración y fiabilidad total, incluso en entornos industriales complejos.
Principio de Funcionamiento
El VDF transforma energía trifásica AC en energía modulada controlada para accionar motores asíncronos y motores síncronos con imanes permanentes.
A través de su arquitectura AC/DC/AC y su sistema de control vectorial, el variador regula frecuencia, voltaje y torque con alta precisión para adaptarse perfectamente a la dinámica de ventiladores, bombas centrífugas y cargas hidráulicas variables.
Control Vectorial sin sensor (SVC)
Gracias a su tecnología de control vectorial, el GD270 analiza en tiempo real variables como corriente, tensión y frecuencia, y calcula el campo magnético del motor para mantener un control fino del torque, incluso sin utilizar encoders.
Este control garantiza:
- Arranques suaves, sin picos de corriente
- Estabilidad en condiciones de carga variable
- Ahorro energético en sistemas con demanda cambiante
- Accionamiento de múltiples motores
- Refuerzo de par motor.
Supervisión y Protección en Tiempo Real
Durante su operación, el variador monitorea continuamente parámetros eléctricos, térmicos y mecánicos.
Esto permite:
- Actuar ante sobrecargas, fallos de fase, sobretemperaturas y fluctuaciones de red
- Reducir el mantenimiento correctivo
- Extender la vida útil del motor y del sistema completo
- Integrarse fácilmente con sistemas SCADA o PLCs gracias a sus protocolos de comunicación
Funciones Especializadas para Bombas y Ventiladores
El PSD500 cuenta con macros de aplicación dedicadas que lo convierten en la mejor opción para sistemas hidráulicos y de ventilación:
- Control PID avanzado para presión o caudal constante
- Control de múltiples bombas
- Reposo automático para ahorro de energía
- Amortiguado suave y control de presión segmentada

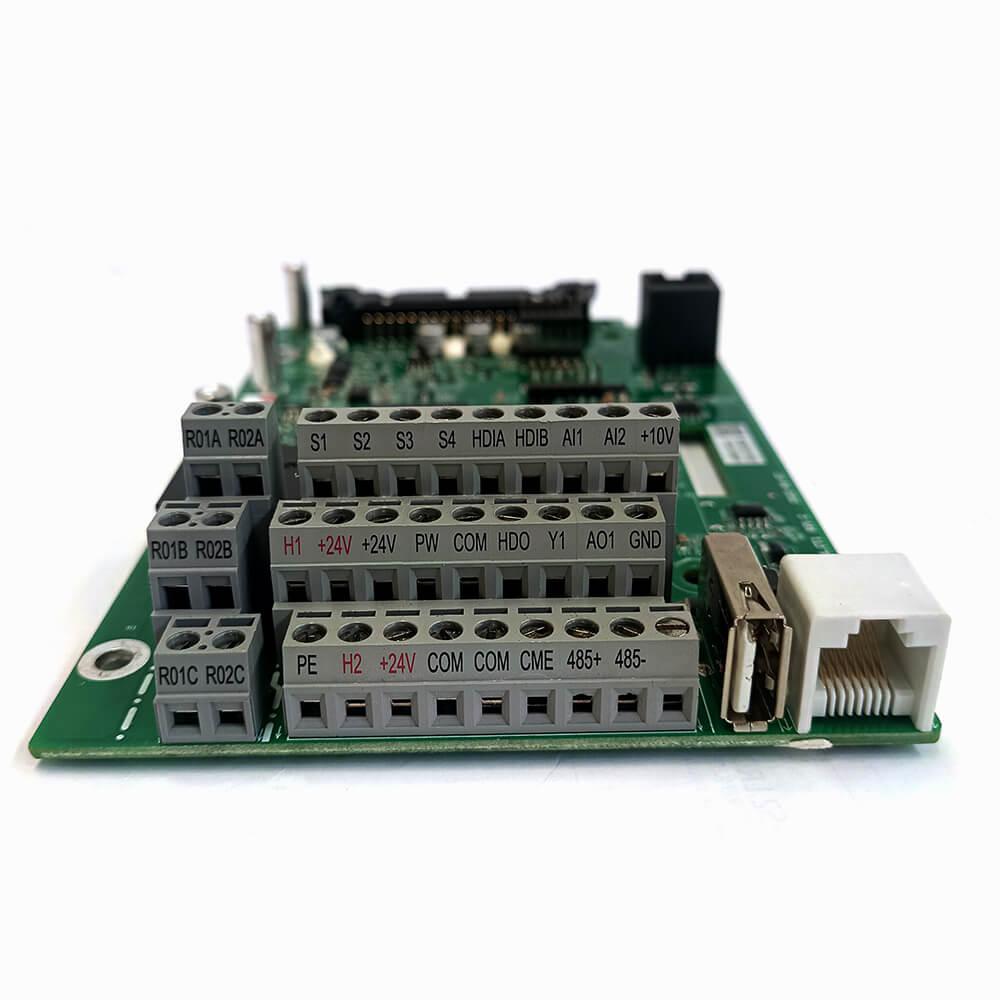

Flexibilidad Total para adaptarse a cualquier Sistema de Control
Está equipado con una variedad de entradas y salidas que lo hacen altamente configurable para integrarse en procesos industriales con precisión y versatilidad.
- Entradas Digitales (DI)
6 entradas digitales estándar, tipo de señal NPN/PNP seleccionable - Salidas Digitales (DO)
1 salida digital de colector abierto (DO) con capacidad máxima de 50 mA - Salidas Digitales (HDO)
1 terminal de salida de pulsos de alta velocidad (soporta salida de señal cuadrada de 0–50 kHz)
- Salidas de Relé (RO)
2 salidas tipo relé (RO1), tipo de contacto normalmente abierto (NA) o (NC) configurable - Entradas Analógicas (AI)
2 entradas analógicas con capacidad de 0–10V o 0–20mA seleccionable - Salidas Analógicas (AO)
2 salidas analógicas con capacidad de 0–10V o 0–20mA seleccionable
Comunicación y expansion
- Compatible con Modbus, Profibus-DP, CAN CANopen
- Tarjetas opcionales PROFIBUS, Modbus/CANopen

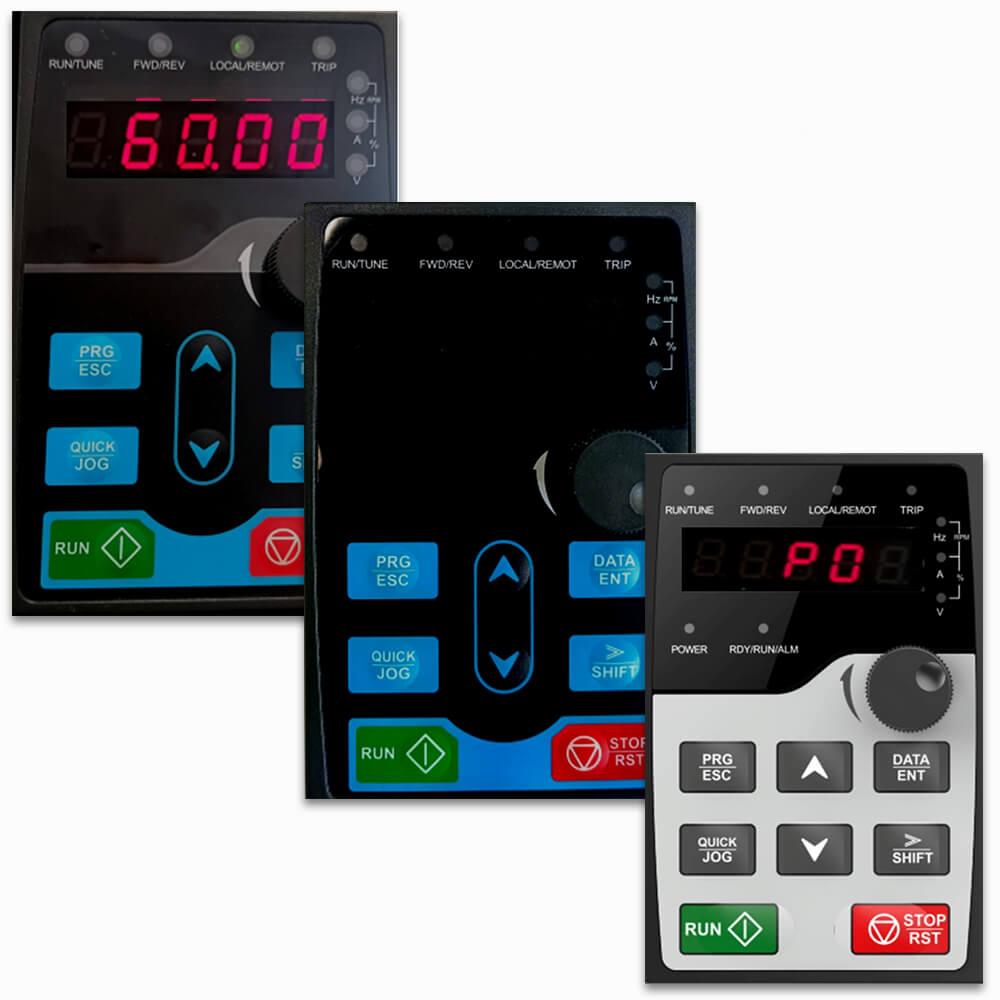

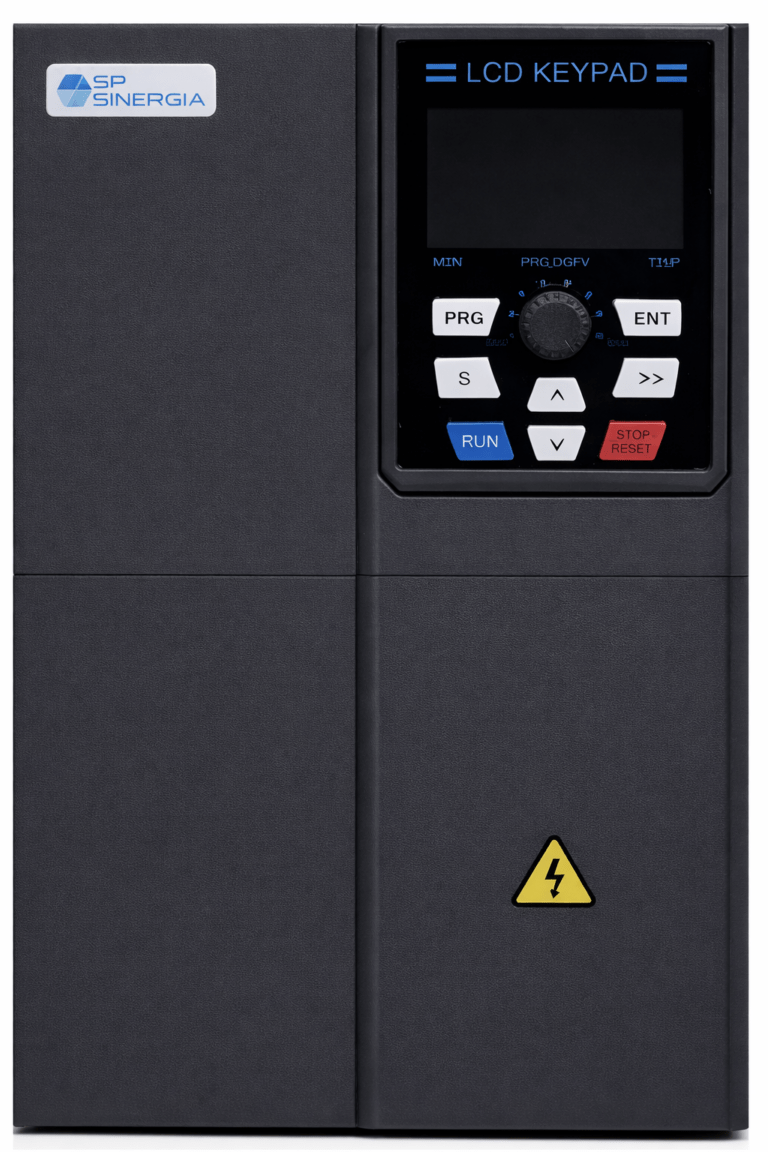

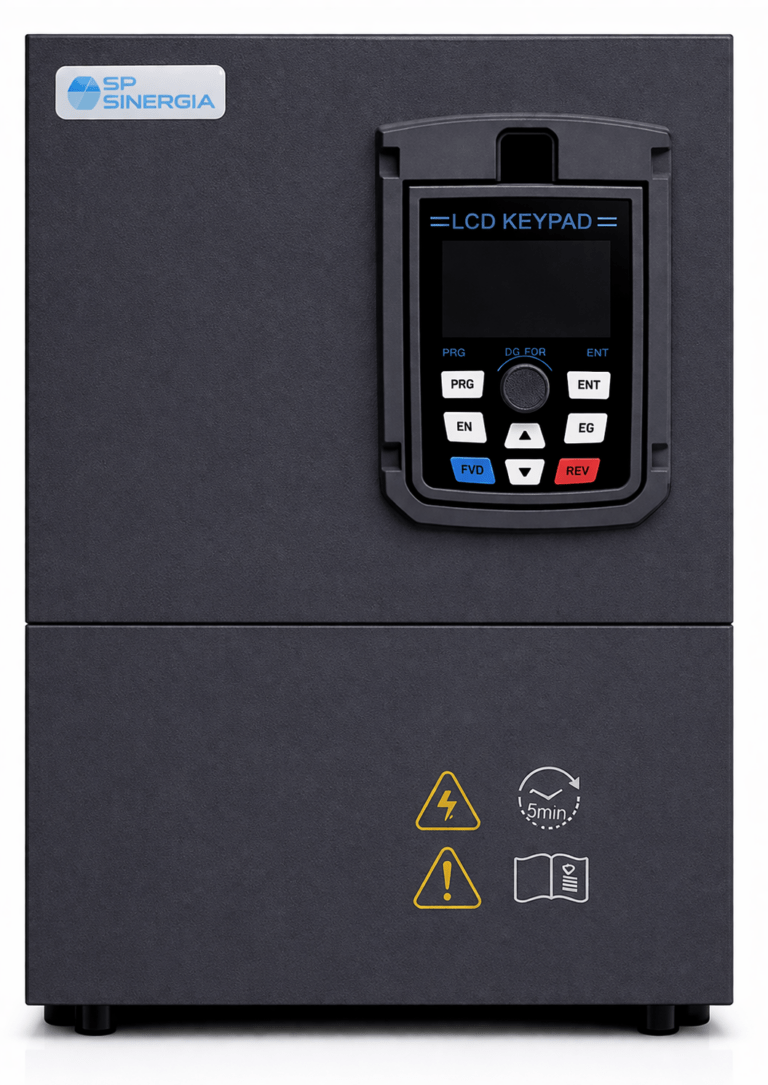

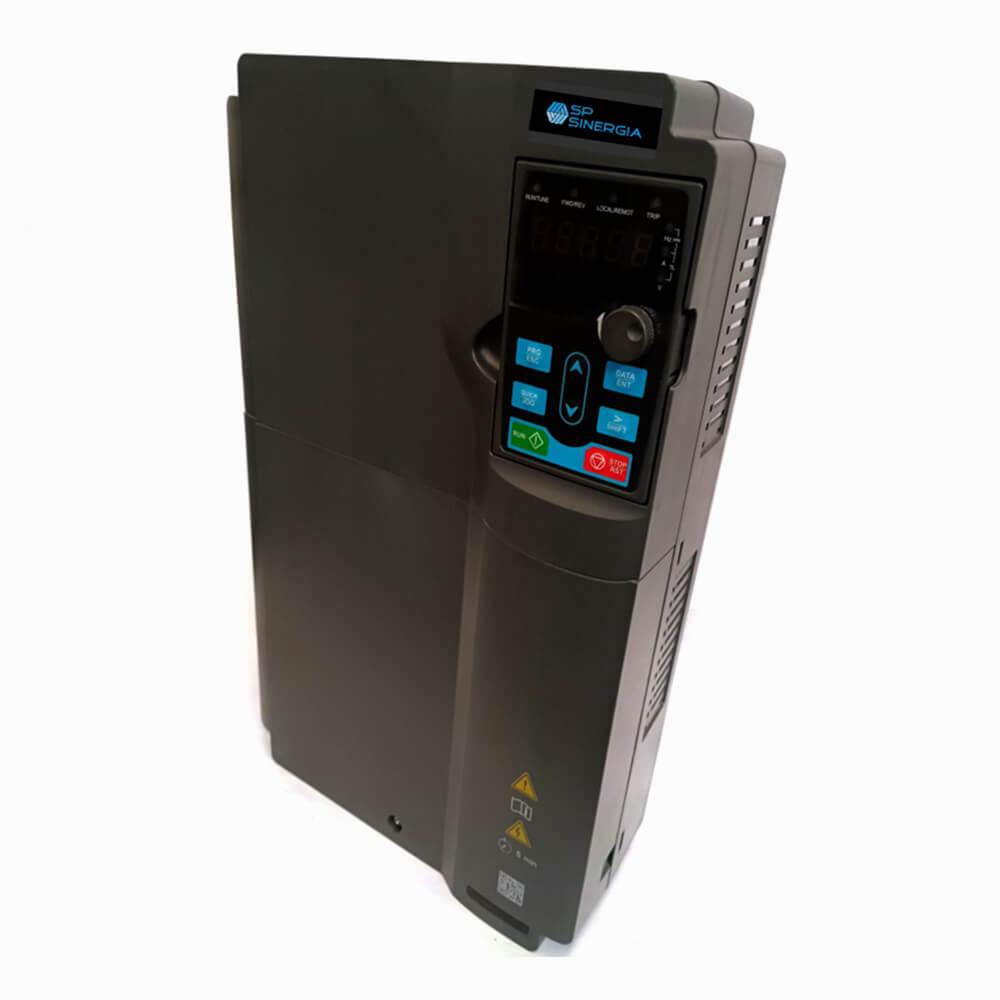

HMI Inteligente, inovadora y practica
El PSD 500 incluye una pantalla con keypad y comunicación RS485 para la transferencia de datos al usuario. La HMI puede mostrar:
- Modo de control del motor
- Salida de frecuencia
- Salida de voltaje
- Salida de corriente
- Velocidad del motor
- Corriente de torque
- Potencia del motor
- Voltaje en Bus CC
- Valor de retroalimentación del PID
- Voltaje de entradas digitales
- Local/Remoto
- Registros de advertencias de fallos
- Etc.

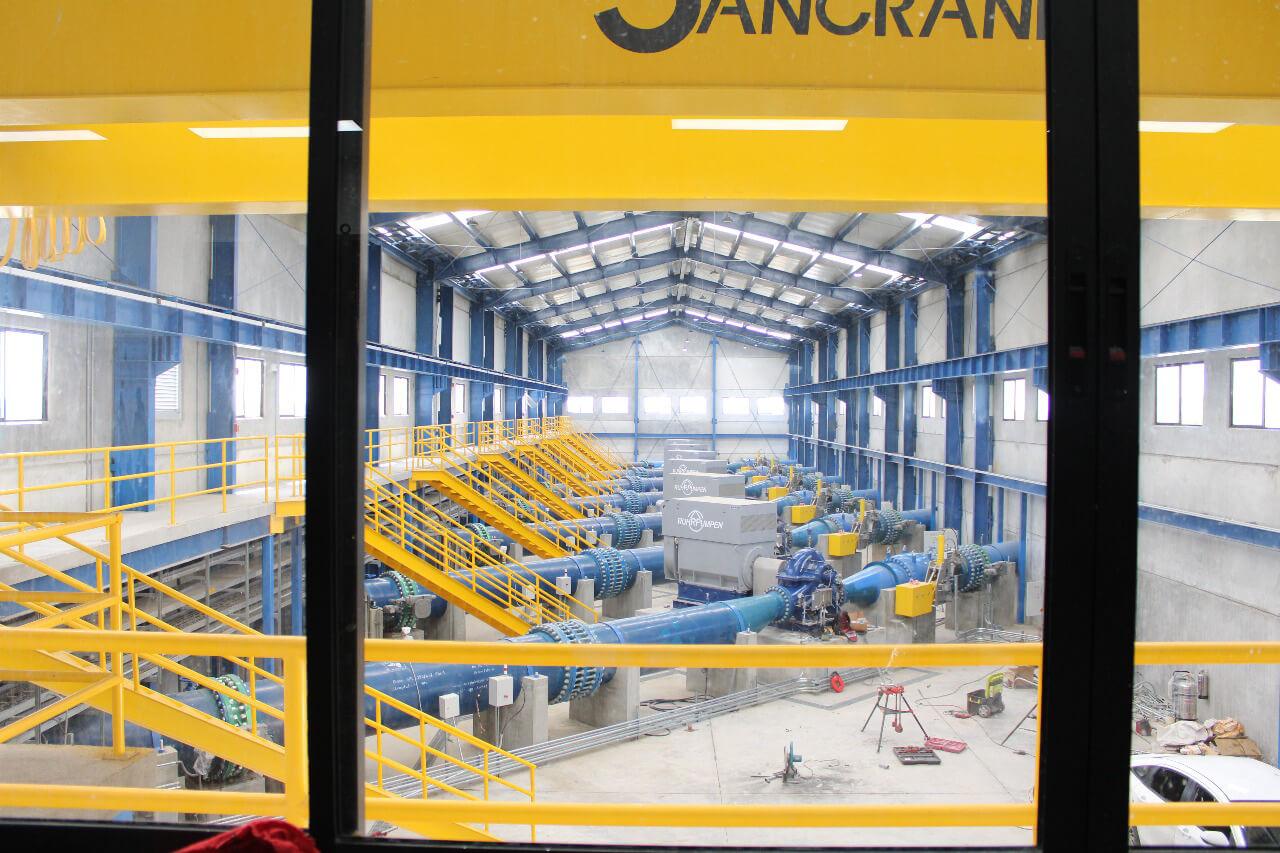

Aplicaciones Ideales
- Ventiladores
- Bombas
- HVAC
- Tratamiento de Aguas
- Química
- Energía Eléctrica
- Industria textil
- Grúas/elevación
- Impresión de papel
- Metrología
- Metalurgia
- Minería/petróleo-gas
- Industria de alimentos
- Industria de reciclaje
Seguridad y protección de Clase Industrial
El PSD500 integra un sistema de protección múltiple diseñado para garantizar la continuidad operativa, la seguridad del motor y la vida útil del variador, incluso bajo condiciones eléctricas y ambientales adversas.
Gestión de fallas y diagnósticos inteligentes
- Registro de las últimas 6 fallas con valores eléctricos y estados del sistema
- Alarma visible en teclado (indicador TRIP) con código específico
- Reinicio automático o manual desde teclado, entradas digitales o desconexión.
Código del Modelo
Campo
N
Descripción
Abreviación de la serie del producto
1
Perfect Senoidal Drive 500
Configuración de voltaje
2
M/M: Entrada/salida monofásica
M/T: Entrada monofásica/trifásica
T/T: Entrada/salida trifásica
Salida de corriente
3
Ampers
Para el modelo 500 de VFD, destinado a un motor de 5 HP con una corriente nominal de 8.5 A, entrada y salida trifásica, el código correspondiente sería el siguiente:
PSD500
-
T/T
-
8.5A
1
2
3
| Protecciones Eléctricas Sobresalientes | |
|---|---|
| Subtensión de fase | Std. |
| Subcorriente | Std. |
| Sobrevoltaje | Std. |
| Sobrecarga térmica del motor y VFD | Std. |
| Perdida de fase en entrada/salida | Std. |
| Cortocircuito | Std. |
| Fallo de tierra | Std. |
| Paro por fallo externo | Std. |
| Proteccion EMC | Std. |
| Detección de fallo de comunicación | Std. |
| Tiempo de aceleración excesivo | Std. |
| Monitoreo de estados de operación | Std. |
| Protección de encoder | Std. |
| Frenado de energía en espera | Std. |
| Sobrevoltaje por desaceleración | Std. |
| Proteccion de carga ligera o sin carga | Std. |

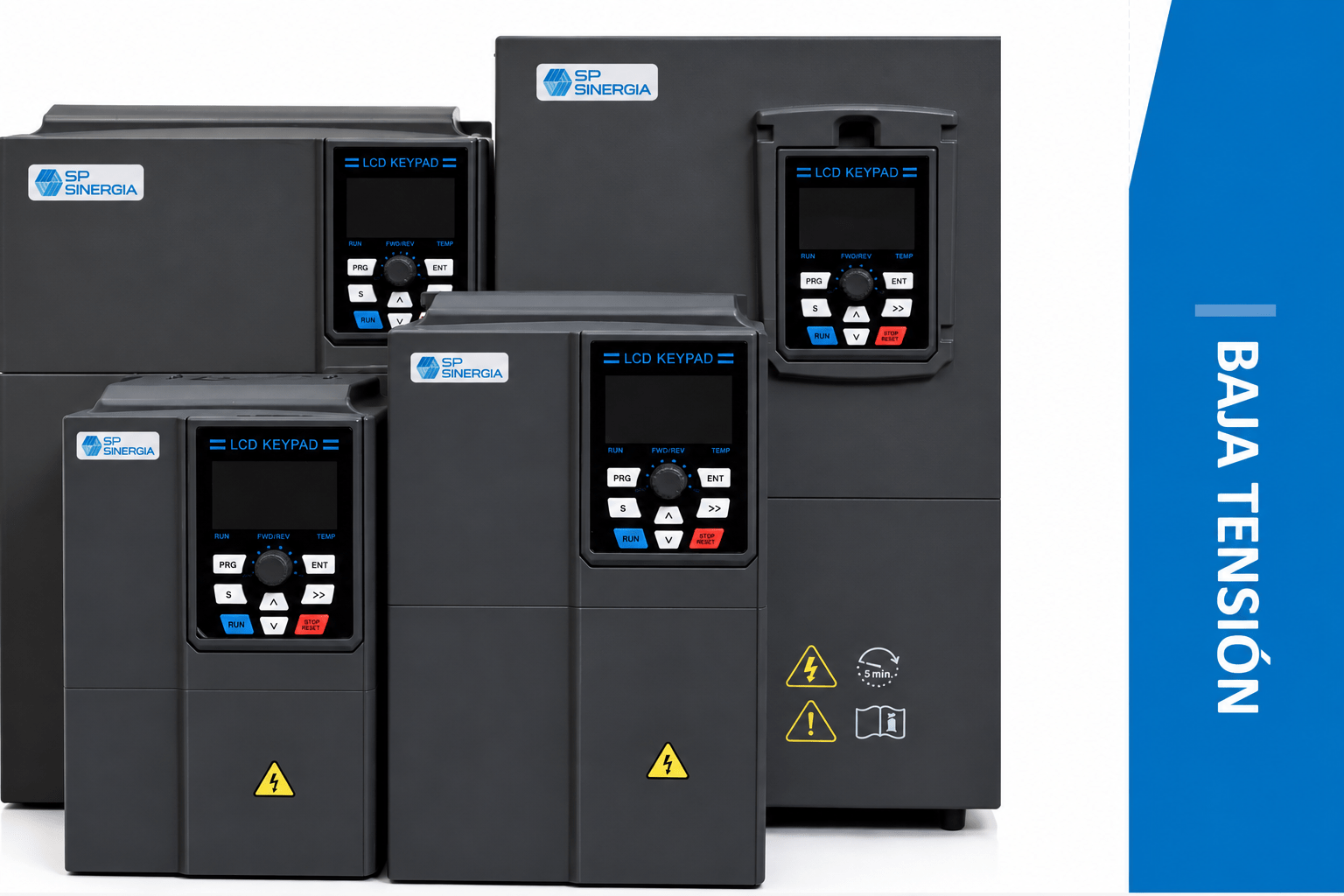

Dimensiones y Especificaciones
- VOLTAJE NOMINAL 220VCA
| VDF PSD500 entrada/salida monofásica 220VCA | |||
|---|---|---|---|
| Código del Modelo | Potencia Nominal (HP) | Corriente de entrada (A) | Corriente de salida (A) |
| PSD500-M/M-4A | 1 | 8.2 | 4 |
| PSD500-M/M-7A | 2 | 8.2 | 7 |
| PSD500-M/M-9.6A | 3 | 23 | 9.6 |
| PSD500-M/M-17A | 5 | 20.5 | 17 |
| PSD500-M/M-25A | 7.5 | 26 | 25 |
| VDF PSD500 entrada monofásica/trifásica 220VCA | |||
|---|---|---|---|
| Código del Modelo | Potencia Nominal (HP) | Corriente de entrada (A) | Corriente de salida (A) |
| PSD500-M/T-4.7A | 1 | 8.2 | 4.7 |
| PSD500-M/T-7.5A | 2 | 14 | 7.5 |
| PSD500-M/T-10A | 3 | 23 | 10 |
| PSD500-M/T-17A | 5 | 18 | 17 |
| PSD500-M/T-25A | 7.5 | 26 | 25 |
| PSD500-M/T-32A | 10 | 35 | 32 |
| PSD500-M/T-49A | 15 | 50 | 49 |
| PSD500-M/T-65A | 20 | 66 | 65 |
| VDF PSD500 entrada/salida trifásica 220VCA | |||
|---|---|---|---|
| Código del Modelo | Potencia Nominal (HP) | Corriente de entrada (A) | Corriente de salida (A) |
| PSD500-T/T-75A | 25 | 84 | 75 |
| PSD500-T/T-90A | 30 | 92 | 90 |
| PSD500-T/T-112A | 40 | 113 | 112 |
| PSD500-T/T-150A | 50 | 157 | 150 |
| PSD500-T/T-176A | 60 | 180 | 176 |
| PSD500-T/T-210A | 70 | 214 | 210 |
- VOLTAJE NOMINAL 380-460VCA
| VDF PSD500 380-460V Trifásico | |||||||
|---|---|---|---|---|---|---|---|
| Código del Modelo | Potencia Nominal (HP) | Fases de entrada/salida | Corriente Nominal (A) | Tamaño mm (H, W, L) | Peso (Kg) | ||
| PSD500-T/T-2.3A | 1G | 3 fases CA | 2.3 A | 192 | 90 | 148 | 1.6 |
| PSD500-T/T-3.7A | 2G | 3 fases CA | 3.7 A | 192 | 90 | 148 | 1.6 |
| PSD500-T/T-5.1A | 3G | 3 fases CA | 5.1 A | 192 | 90 | 148 | 1.6 |
| PSD500-T/T-8.5A | 5G | 3 fases CA | 8.5 A | 192 | 90 | 148 | 1.6 |
| PSD500-T/T-13A | 7.5G | 3 fases CA | 13 A | 190 | 110 | 150 | 2.3 |
| PSD500-T/T-17A | 10G | 3 fases CA | 17 A | 210 | 130 | 160 | 3.3 |
| PSD500-T/T-25A | 15G | 3 fases CA | 25 A | 250 | 155 | 176 | 4.4 |
| PSD500-T/T-32A | 20G | 3 fases CA | 32 A | 295 | 176 | 188 | 6.4 |
| PSD500-T/T-37A | 25G | 3 fases CA | 37 A | 295 | 176 | 188 | 6.4 |
| PSD500-T/T-45A | 30G | 3 fases CA | 45 A | 337 | 245 | 188 | 9.5 |
| PSD500-T/T-60A | 40G | 3 fases CA | 60 A | 337 | 245 | 188 | 9.5 |
| PSD500-T/T-75A | 50G | 3 fases CA | 75 A | 387 | 250 | 220 | 13.5 |
| PSD500-T/T-91A | 60G | 3 fases CA | 91 A | 440 | 270 | 256 | 20.6 |
| PSD500-T/T-112A | 75G | 3 fases CA | 112 A | 440 | 270 | 256 | 20.6 |
| PSD500-T/T-150A | 100G | 3 fases CA | 150 A | 469 | 307 | 263 | 26.8 |
| PSD500-T/T-176A | 120G | 3 fases CA | 176 A | 590 | 340 | 305 | 57.6 |
| PSD500-T/T-210A | 150G | 3 fases CA | 210 A | 590 | 340 | 305 | 57.6 |
| PSD500-T/T-253A | 175G | 3 fases CA | 253 A | 740 | 450 | 329 | 103.6 |
| PSD500-T/T-304A | 215G | 3 fases CA | 304 A | 740 | 450 | 329 | 103.9 |
| PSD500-T/T-330A | 250G | 3 fases CA | 330 A | 740 | 450 | 329 | 105 |
| PSD500-T/T-377A | 270G | 3 fases CA | 377 A | 940 | 500 | 369 | 125.5 |
| PSD500-T/T-426A | 300G | 3 fases CA | 426 A | 940 | 500 | 369 | 136.2 |
| PSD500-T/T-465A | 340G | 3 fases CA | 465 A | 940 | 500 | 369 | 140.6 |
| PSD500-T/T-520A | 375G | 3 fases CA | 520 A | 1045 | 725 | 390 | 198.2 |
| PSD500-T/T-600A | 425G | 3 fases CA | 600 A | 1045 | 725 | 390 | 200 |
| PSD500-T/T-660A | 465G | 3 fases CA | 660 A | 1045 | 725 | 390 | 200.2 |
| PSD500-T/T-725A | 535G | 3 fases CA | 725 A | 1220 | 900 | 410 | 257.8 |
| PSD500-T/T-820A | 603G | 3 fases CA | 820 A | 1220 | 900 | 410 | 257.8 |
| PSD500-T/T-900A | 670G | 3 fases CA | 900 A | 1220 | 900 | 410 | 257.8 |
| PSD500-T/T-1060A | 751G | 3 fases CA | 1060 A | ||||
| PSD500-T/T-1200A | 845G | 3 fases CA | 1200 A | 1650 | 950 | 7550 | 531.4 |
| PSD500-T/T-1430A | 952G | 3 fases CA | 1430 A | 1650 | 950 | 750 | 531.4 |
Características Generales
| Especificaciones del VDF PSD500 | |
|---|---|
| Tipo de motor |
|
| Frecuencia de entrada |
|
| Voltaje de entrada |
|
| Frecuencia Carrier | La frecuencia carrier se ajusta automáticamente en función de las características de la carga (0.5 kHz ~ 16.0 kHz). |

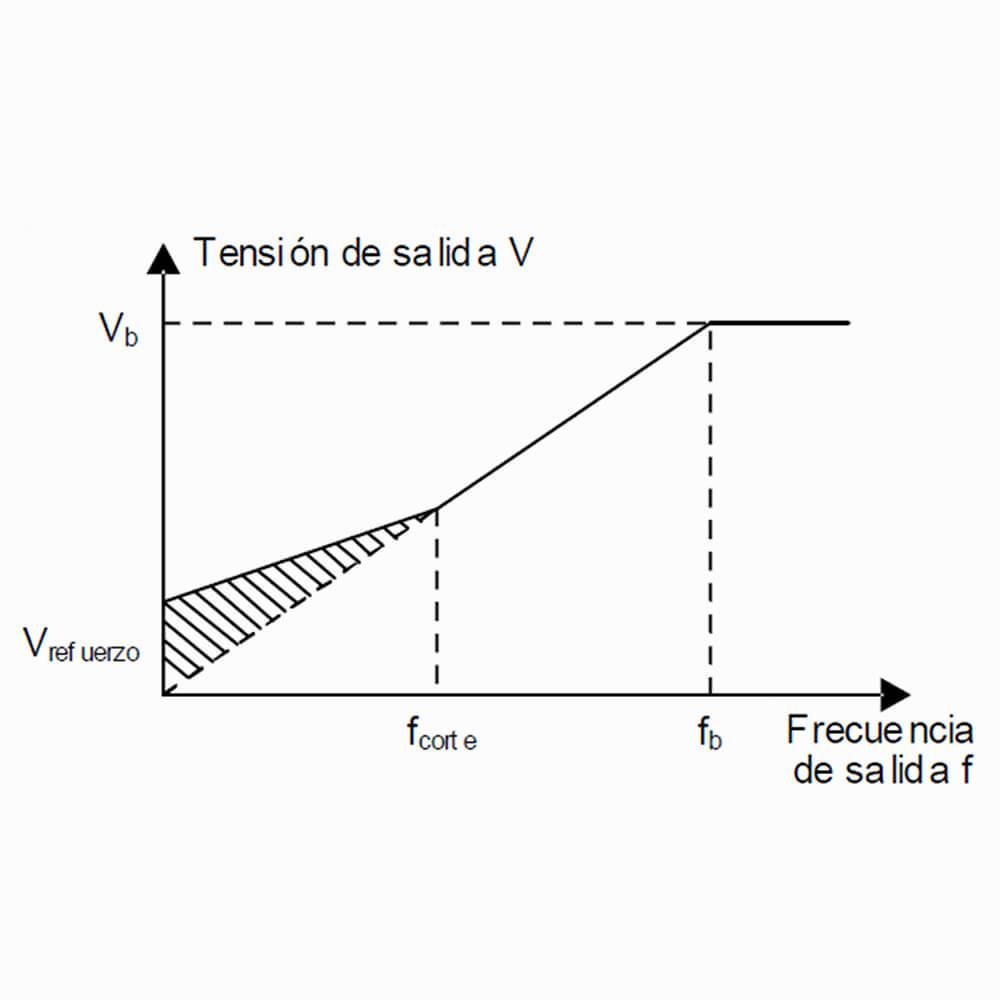

| Refuerzo de torque |
|
| Modo de control |
|
| Precisión de velocidad: |
|
| Rango de velocidad: |
|
| Precisión de estabilidad de velocidad: |
|
| Precisión de control de torque: |
|
| Curvas V/F: |
|
| Capacidad de sobrecarga: | 150% corriente nominal por 60 seg. |
| Multi-velocidad PLC simple: | Operación de 16 velocidades mediante PLC incorporado o mediante terminal de control |
| Límite de torque y control: |
|
| Filtro EMC: | Cumple los requisitos de la norma EN61800-32: 004 Categoría C2 |
| Unidad de frenado: |
|
| Tipo de pantalla: | LCD, con copia de parámetros y lenguajes Ingles, Ruso y Chino. |
| Condiciones de trabajo | Temp: -10°C - +40°C (uso con reducción de potencia en temperaturas ambiente de 40 °C a 50 °C) |
| Altitud: Menor de 1000m (1000 m-3000 m para uso con reducción de potencia) | |
| Protocolo de comunicación |
|
| Canal de comandos de funcionamiento |
|
| Entradas analógicas | 2 entradas: 0-10V/0-20mA |
| Salidas analógicas | 2 salidas. 0-10V/0-20mA |
| Entradas digitales |
|
| Salidas digitales |
|
| Salidas de tipo relé | 2 salidas programables |
| Protección contra sobrecalentamiento en motor: | Tarjeta opcional de expansión I/O, la entrada analógica AI3 acepta sensores de temperatura del motor (RTD, PT100, PT1000) |
| Frenado CC | Incluido |
| Tipos de enconder que soporta: |
|
| Accesorios: |
|
