Catálogo
Variadores de Frecuencia PSE
Sistemas | Baja Tensión
Ventajas del Producto
01

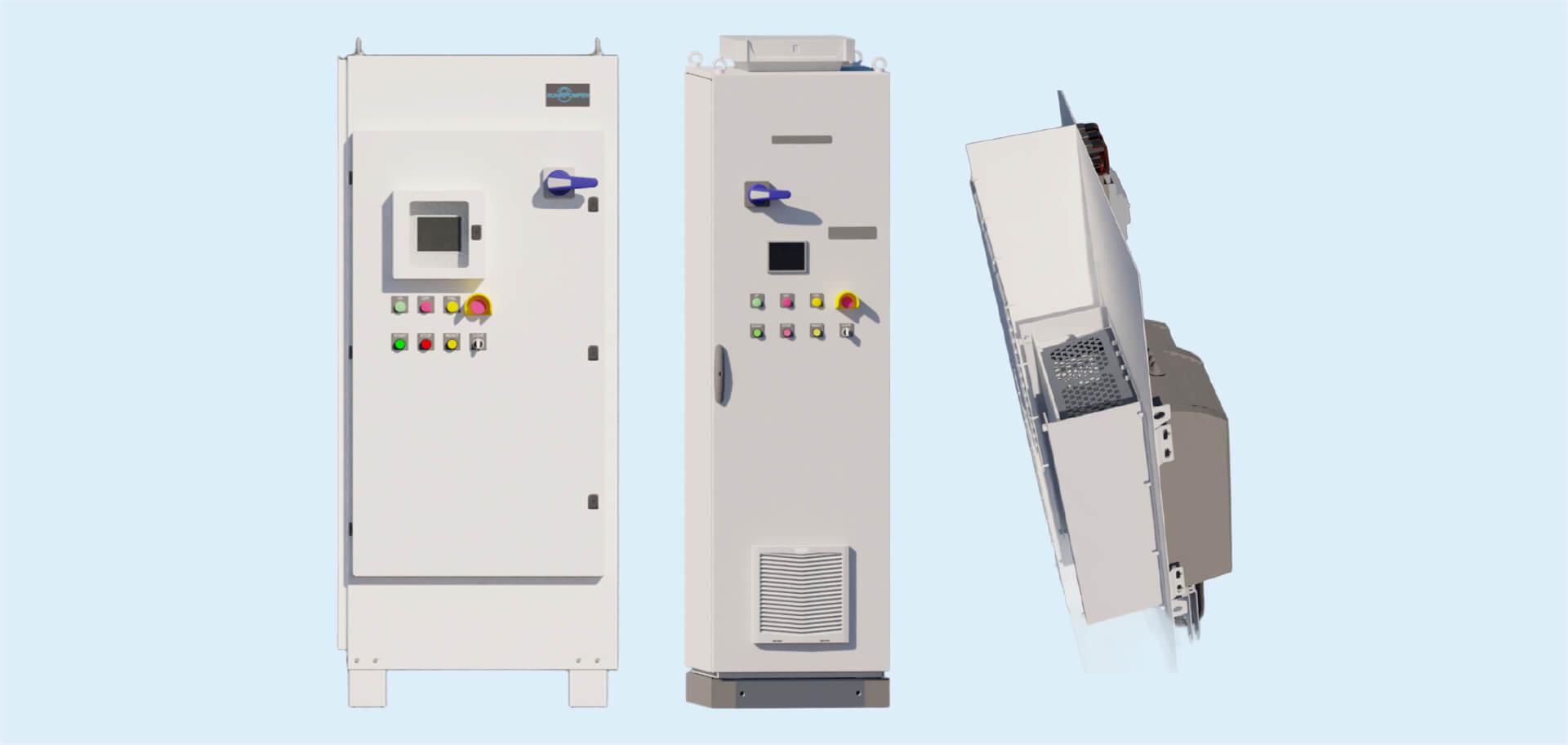

Gabinetes NEMA para cada aplicación
Contamos con gabinetes NEMA 9, NEMA 12, NEMA 3R, NEMA 4 y NEMA 4X, diseñados para ofrecer el nivel de protección adecuado según las condiciones del entorno y los requerimientos de cada aplicación.
- NEMA 12: para aplicaciones industriales en interiores, con protección contra polvo, suciedad y goteo de líquidos.
- NEMA 3R: para aplicaciones en exteriores, con protección contra lluvia y condiciones ambientales.
- NEMA 4: para aplicaciones en interiores y exteriores, con protección contra polvo, lluvia y chorros de agua.
- NEMA 4X: para ambientes más exigentes, agregando protección contra la corrosión, además de protección contra polvo, lluvia y chorros de agua.
- NEMA 9: diseñado para ubicaciones peligrosas, proporcionando protección contra polvo combustible y ambientes donde puede existir riesgo de explosión.
02
Conexiones integradas para
- Sensores de flujo y presión (control PID).
- Controles de nivel tipo flotador.
- Monitoreo de RTDs (opcional).
03
Aplicable para el control de diversos tipos de motores
Motores asincrónicos y motores síncronos de imanes permanentes.
04

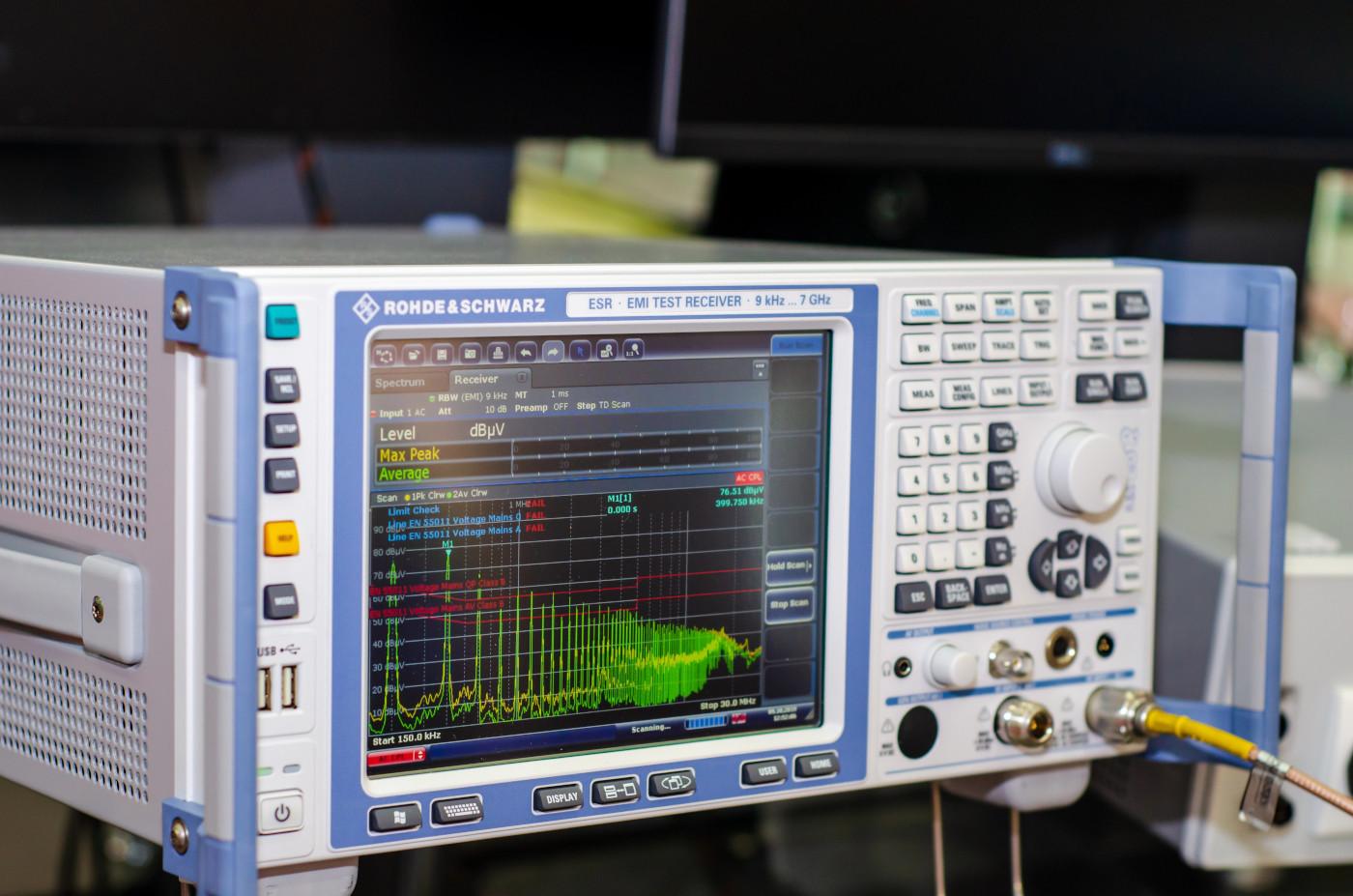

Tecnología de filtrado digital
Mejora la compatibilidad electromagnética (EMC) e incluye filtros de entrada C3 integrados.
05
Función integrada de paro por par seguro (STO)
Compatible con nivel SIL2 (opcional).
06

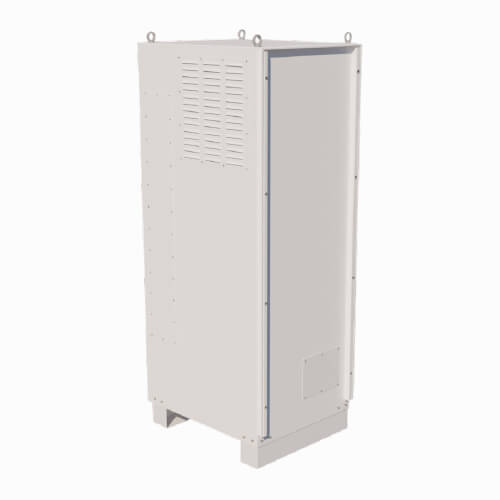

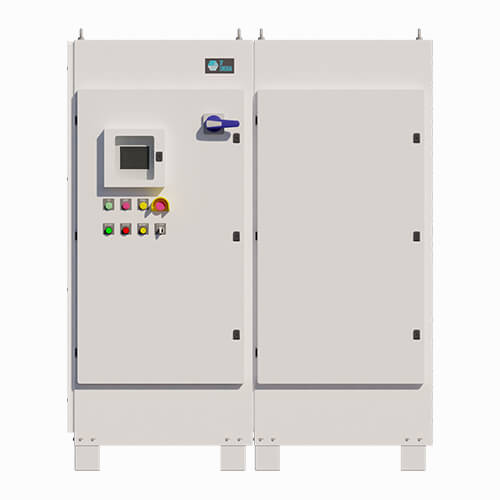

Diseño modular
Para aplicaciones en exteriores, se utiliza otro panel para los filtros, manteniendo los componentes protegidos.
07

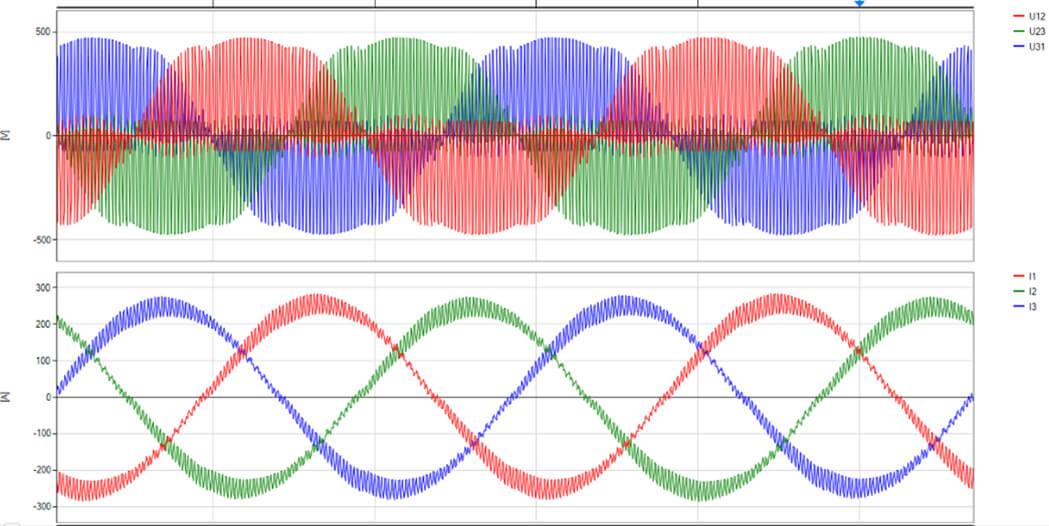

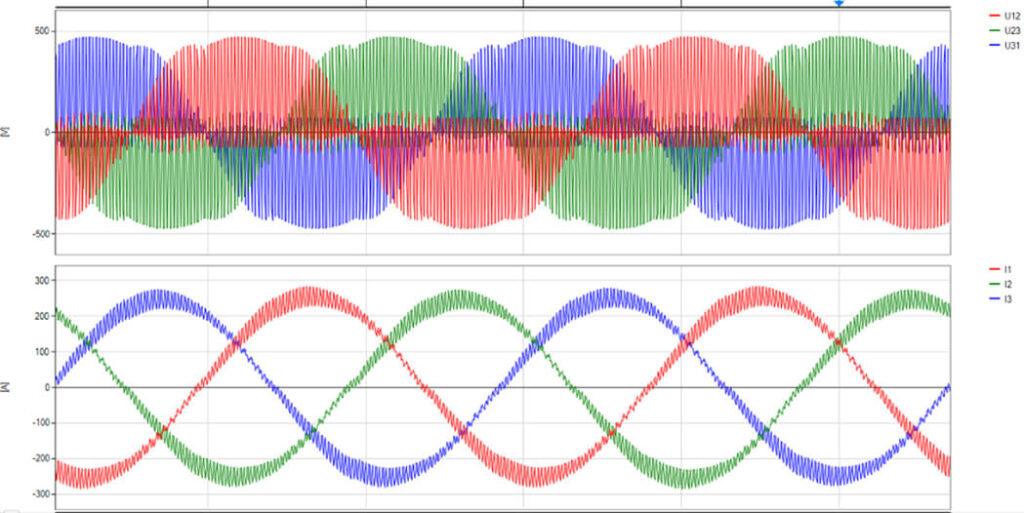

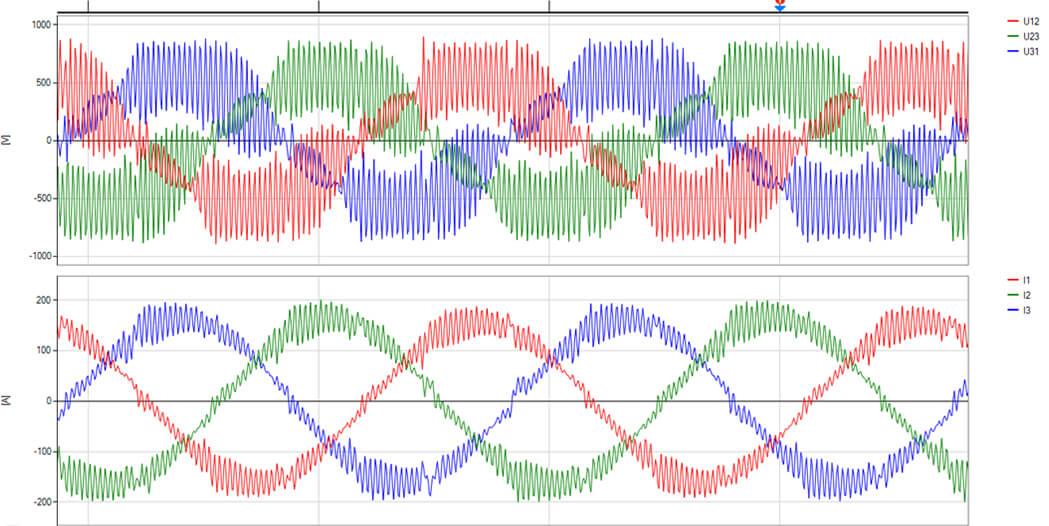

Señal de salida
Una señal de salida de mayor calidad se traduce en un funcionamiento más estable, menor estrés sobre el motor y mayor confiabilidad del sistema.
- Señal de salida limpia y estable, con una forma de onda de corriente cercana a la senoidal.
- Bajo contenido armónico, reduciendo las distorsiones presentes en la señal de salida.
- Menor estrés eléctrico para el motor, favoreciendo una operación más estable y confiable.
- Reducción de pérdidas y calentamiento asociados a componentes armónicos en la corriente.
- Menores esfuerzos sobre el aislamiento del motor, contribuyendo a una mayor confiabilidad del sistema.
- Operación más suave del motor, con una señal de salida diseñada para mejorar su desempeño.
- Desempeño consistente, incluso en aplicaciones industriales que requieren un control preciso y continuo.
Otras marcas reconocidas.
Nuestra marca.
08

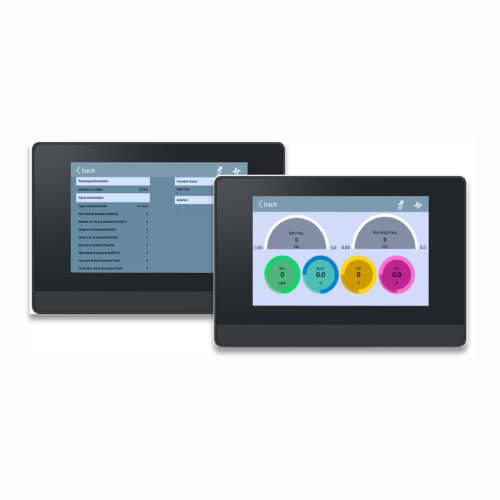

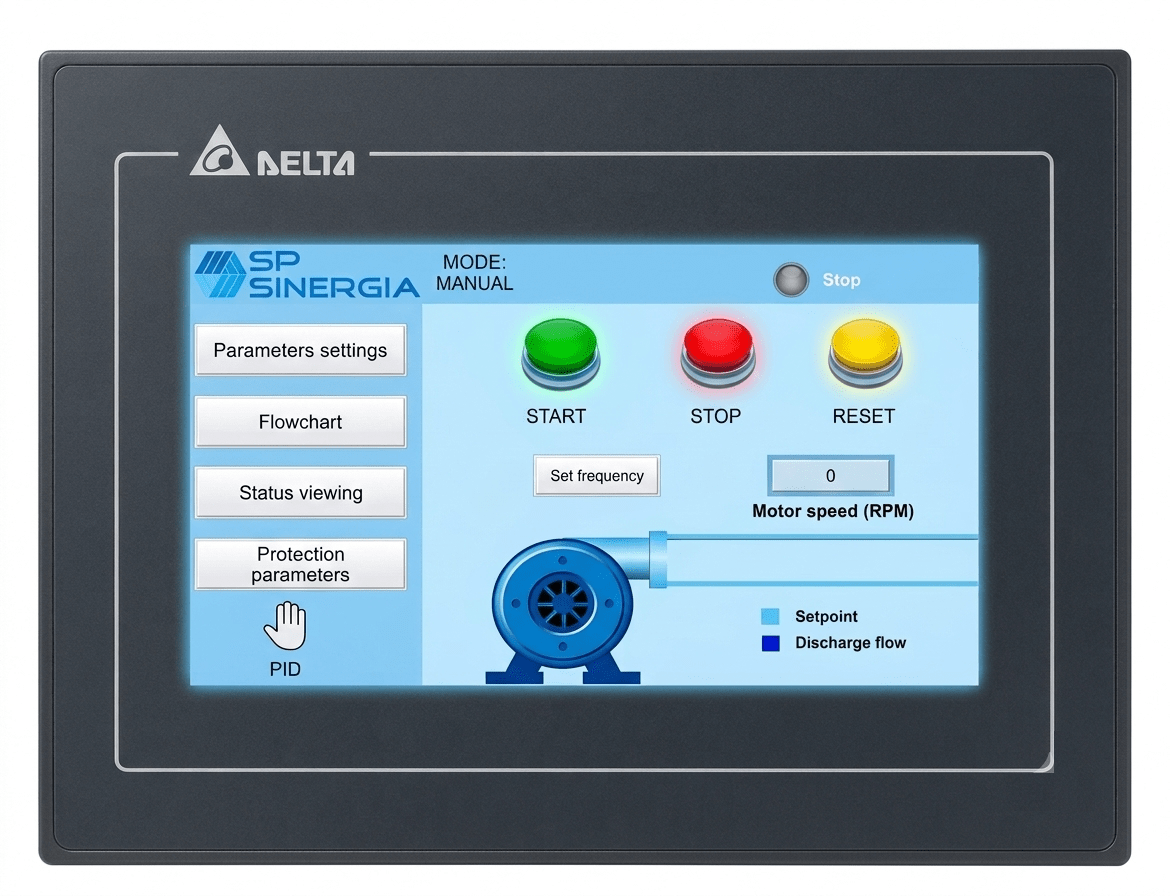

Control Inteligente (Opcional)
Operación intuitiva y fácil de usar
- Puesta en marcha sencilla y configuración práctica del equipo.
- Visualización en tiempo real de las principales variables y parámetros del sistema.
- Monitoreo mediante gráficas para facilitar el análisis del comportamiento del motor.
- Consulta de registros de fallas y eventos para agilizar el diagnóstico y mantenimiento.

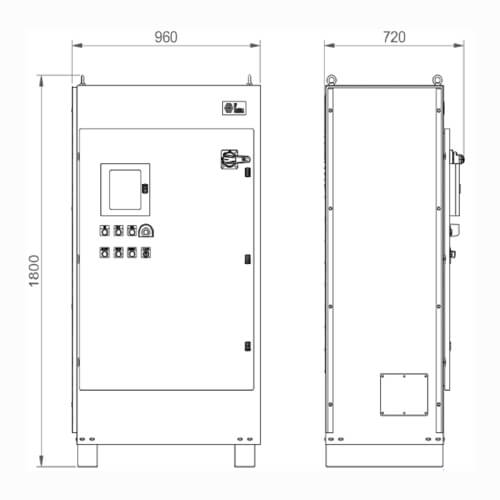

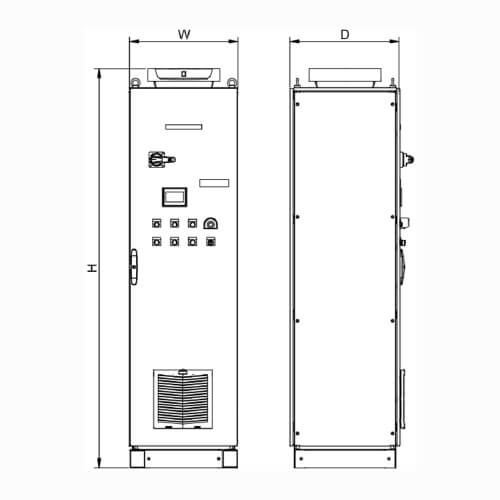

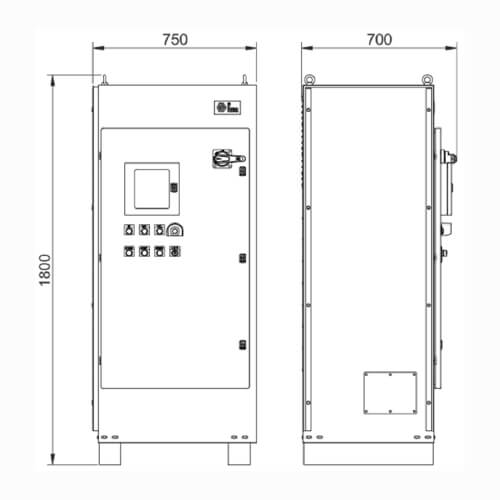

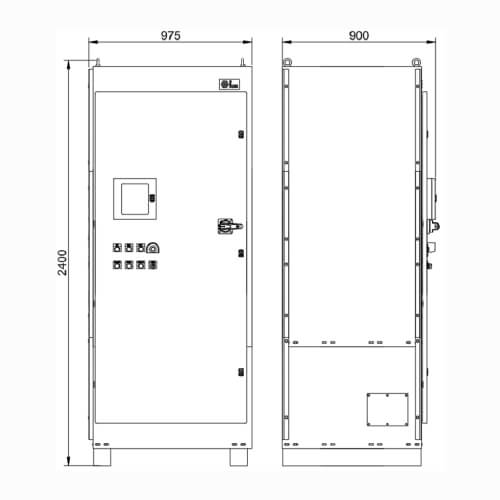

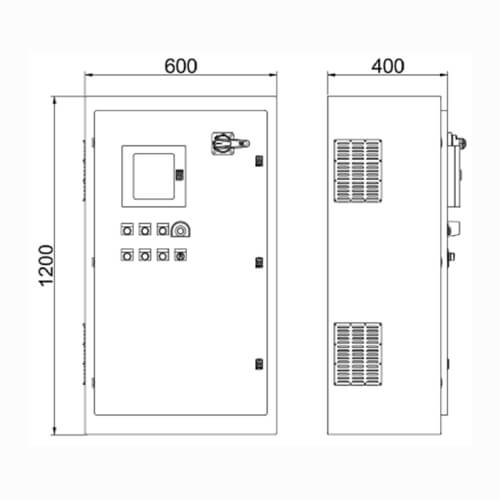

Dimensiones y Especificaciones
| VDF SPI - BAJA TENSIÓN | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| HP |
Corriente>de Entrada |
Corriente de Salida |
Número de Modelo | Tamaño NEMA 12 (H x W x D) | Tamaño NEMA 3R, 4X (H x W x D) | ||||
|
Sin Filtros |
+ Filtro de Entrada / Salida |
+ Filtro de Entrada +Salida |
Sin Filtros |
+ Filtro de Entrada +Salida |
+ Filtro de Entrada / Salida |
||||
| 2 | 5 | 3.7 | SP1-02P-480-... | 1900x600 x600 | 1900x600 x600 | 1900x600 x600 | M0 | M0 | |
| 3 | 5.8 | 5 | SP1-03P-480-... | ||||||
| 5 | 13.5 | 9.5 | SP1-05P-480-... | ||||||
| 7 | 19.5 | 14 | SP1-07P-480-... | ||||||
| 10 | 25 | 18.5 | SP1-10P-480-... | ||||||
| 15 | 32 | 25 | SP1-15P-480-... | M1 | M1 | ||||
| 20 | 40 | 32 | SP1-20P-480-... | 1900x800 x600 | |||||
| 25 | 47 | 38 | SP1-25P-480-... | M1 | |||||
| 30 | 56 | 45 | SP1-30P-480-... | 1900x800x 600 | M2 | ||||
| 40 | 70 | 60 | SP1-40P-480-... | ||||||
| 50 | 80 | 75 | SP1-50P-480-... | 1900x1000 x600 | M2 | ||||
| 60 | 94 | 92 | SP1-60P-480-... | M2+M1 | |||||
| 75 | 128 | 115 | SP1-75P-480-... | ||||||
| 100 | 160 | 150 | SP1-100P-480-... | 1900x800 x600 | 2200x1200 x600 | ||||
| 120 | 190 | 180 | SP1-120P-480-... | M2 | M2+M1 | M2+M2 | |||
| 150 | 225 | 215 | SP1-150P-480-... | ||||||
| 175 | 265 | 260 | SP1-175P-480-... | 1900x1000 x600 | |||||
| 215 | 310 | 305 | SP1-215P-480-... | M2+M2 | |||||
| 250 | 345 | 340 | SP1-250P-480-... | 2400x2400 x800 | |||||
| 270 | 385 | 380 | SP1-270P-480-... | ||||||
| 300 | 430 | 425 | SP1-300P-480-... | 2200x1200 x800 | 3xM2 | ||||
| 335 | 485 | 480 | SP1-335P-480-... | ||||||
| 375 | 545 | 530 | SP1-375P-480-... | ||||||
| 420 | 610 | 600 | SP1-420P-480-... | ||||||
| 470 | 625 | 650 | SP1-470P-480-... | 2400x1200 x800 | 2600x2400 x1000 | M3 | M3+M3 | 3xM3 | |
| 535 | 715 | 720 | SP1-535P-480-... | ||||||
| 670 | 890 | 860 | SP1-670P-480-... | ||||||
| OPCIONES | ||
|---|---|---|
| Filtros de armónicos | - | HF0 |
| Filtro dU/dt | - | DUF |
| Filtro sinusoidal | - | SWF |
| Calentador interno | - | HE0 |
| Resistencia (frenado) | - | BR0 |
| Reactor DC | - | DCR |
| NEMA 3R | - | N3R |
| NEMA 4x | - | N4X |
| Monitoreo RTD (x8 PT100) | - | RTD |
| Panel certificado UL 508A | - | UL5 |
| Certificación VDF cUL-US | - | ULV |
| Paro de emergencia SIL2 | - | EMS |
| Ethernet comm | - | ETC |
| Profibus DP comm | - | PDC |
| CAN y CANopen comm | - | CAC |
| Profinet comm | - | PFC |
| Ethernet/IP, Modbus comm | - | EMC |
Opciones
Para obtener el número de parte completo, agrega los acrónimos correspondientes precedidos por un guion, en cualquier orden. Por ejemplo, para un variador de frecuencia (VDF) de 100 HP, con filtro de armónicas, filtro de onda senoidal y gabinete NEMA 4X, el número de parte sería: SP1-100P-480-HF0-SWF-N4X
