Catálogo

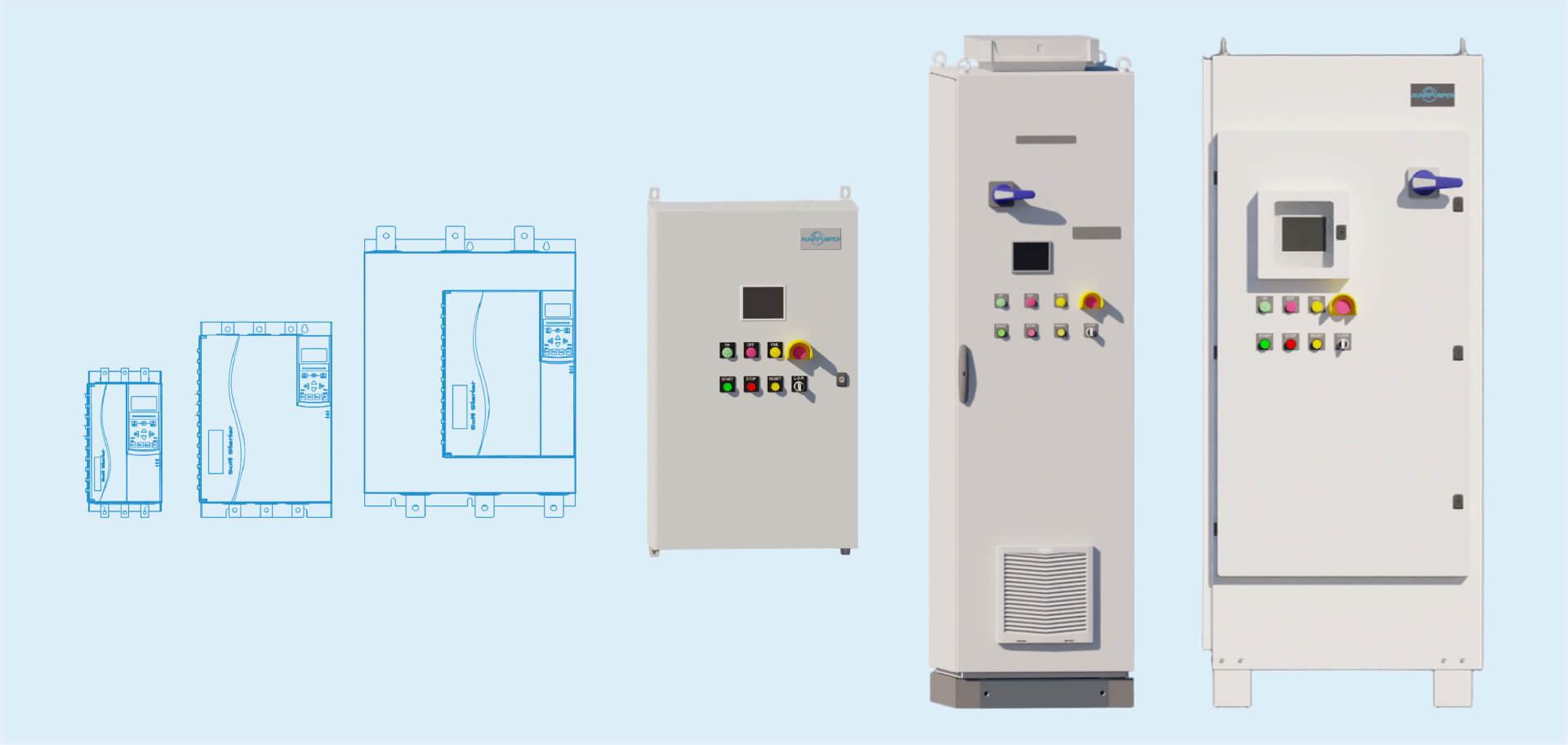

Arrancadores Suaves SS1
Sistemas | Baja Tensión
Ventajas del Producto
01
Altamente inteligente
El arrancador suave lee el comportamiento del motor durante el arranque y la parada, y ajusta automáticamente su control para lograr los mejores resultados.
02

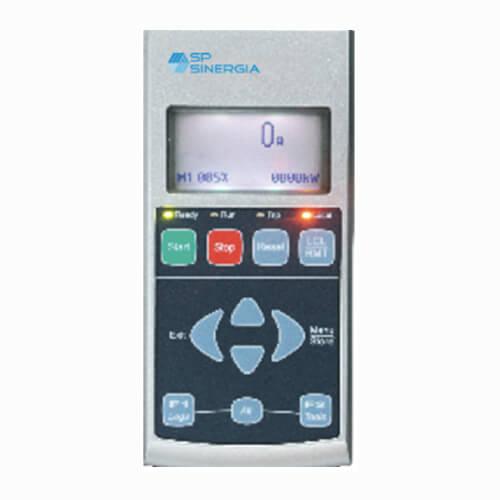

Pantalla LCD de fácil lectura, de mayor tamaño que la de dispositivos de la competencia
Pantalla LCD de fácil lectura.
03
Funciones avanzadas de control para arranque y parada
04

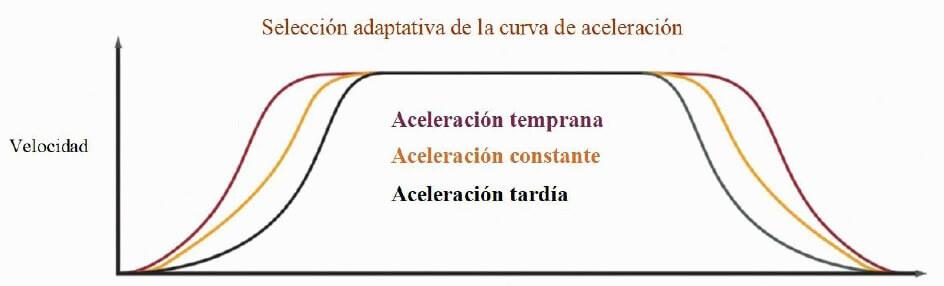

Diferentes curvas de arranque y parada
- Control adaptativo.
- Corriente constante.
- Rampa de corriente.
05
Monitoreo de rendimiento extenso y registro de eventos
Con diagramas de rendimiento del motor en tiempo real que permiten visualizar de forma rápida y clara el estado operativo.
06
Programación fácil de múltiples dispositivos
Los datos pueden ser transferidos de inmediato insertando la tarjeta de operación en otros arrancadores.
07
Parada más suave
Ideal para aplicaciones que requieren parada controlada, como sistemas de bombeo, donde se elimina el efecto de golpe de ariete.
08
Modo de simulación
Muy útil cuando se requiere una prueba funcional sin energizar el arrancador suave:
- Simulación de funcionamiento: arranque, operación y parada
- Simulación de protecciones
- Simulación de señales de salida
09
Contactor de bypass incorporado de alta calidad
Comparado con un contactor convencional: rendimiento mejorado 3 veces, disipación de calor 2.6 veces, seguridad aumentada en un 25%, ahorro de energía del 20%, vida útil de hasta 100,000 operaciones.
10
Parada más suave
- Modelo térmico del motor.
- Entrada de termistor.
- Secuencia de fases.
- Sobrecorriente.
- Sobrecorriente instantánea.
- Disparo auxiliar.
- Sobrecalentamiento del SS.
- Tiempo de arranque excedido.
- Frecuencia.
- Sobrecarga.
- Cortocircuito en SCR.
- Corriente desequilibrada.
- Fallo a tierra(opcional).
- Fallo de comunicación.
Dimensiones y Especificaciones
| ARRANCADOR SUAVE SS1 - BAJA TENSIÓN | ||||
|---|---|---|---|---|
|
HP (380- 460VCA) |
Corriente de Entrada | Número de Modelo |

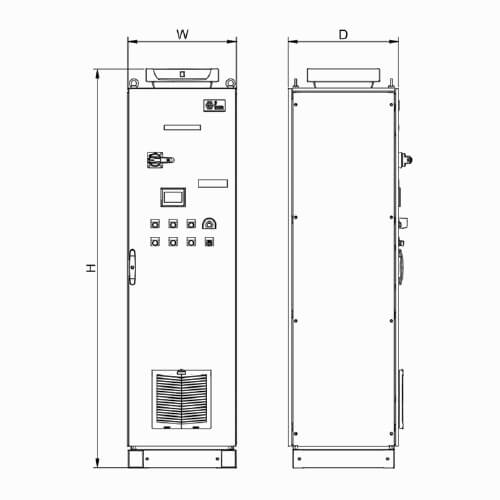

Tamaño NEMA 12 (H x W x D) |
Tamaño NEMA 3R, 4X (H x W x D) |

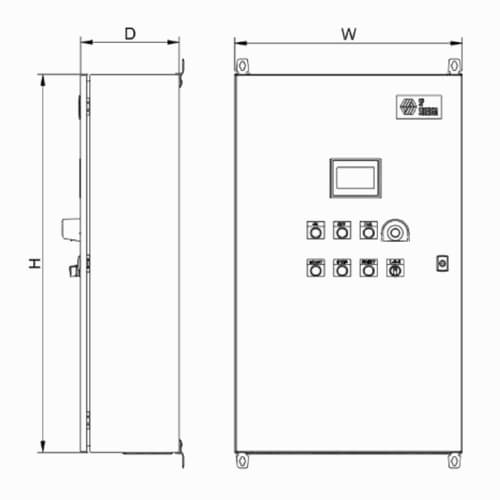

| 7 | 11 | SS1-011A-480-... | 800x600x400 (Montaje en pared) | |
| 10 | 15 | SS1-015A-480-... | ||
| 15 | 22 | SS1-022A-480-... | ||
| 20 | 30 | SS1-030A-480-... | ||
| 25 | 37 | SS1-037A-480-... | ||
| 30 | 45 | SS1-045A-480-... | ||
| 40 | 60 | SS1-060A-480-... | ||
| 50 | 75 | SS1-075A-480-... | ||

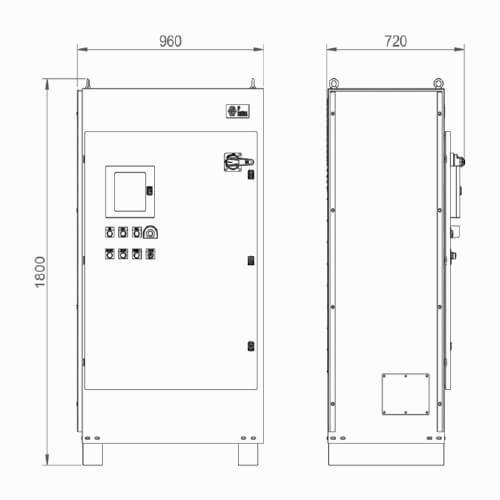

| 60 | 90 | SS1-090A-480-... | 1800x600x600 (Montaje autosoportable) | S1 |
| 70 | 110 | SS1-110A-480-... | ||
| 100 | 150 | SS1-150A-480-... | ||
| 120 | 180 | SS1-180A-480-... | ||
| 150 | 230 | SS1-230A-480-... | ||

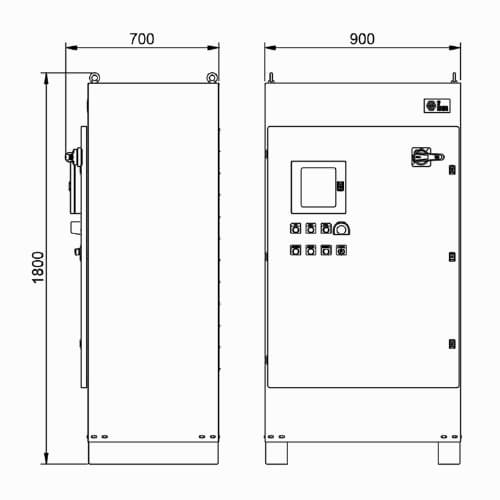

| 175 | 265 | SS1-265A-480-... | 1800x800x600 (Montaje autosoportable) | S2 |
| 215 | 320 | SS1-320A-480-... | ||
| ARRANCADOR SUAVE SS1 - BAJA TENSIÓN | ||||
|---|---|---|---|---|
|
HP (380VCA) |
Corriente de Entrada | Número de Modelo |
Tamaño NEMA 12 (H x W x D) |
Tamaño NEMA 3R, 4X (H x W x D) |
| 250 | 11 | SS1-011A-480-... | 1800x600x600 (Montaje autosoportable) | S2 |
| 270 | 15 | SS1-015A-480-... | ||
| 300 | 22 | SS1-022A-480-... | ||
| 335 | 30 | SS1-030A-480-... | ||
| 375 | 37 | SS1-037A-480-... | ||
| 420 | 45 | SS1-045A-480-... | ||
| 470 | 60 | SS1-060A-480-... | ||

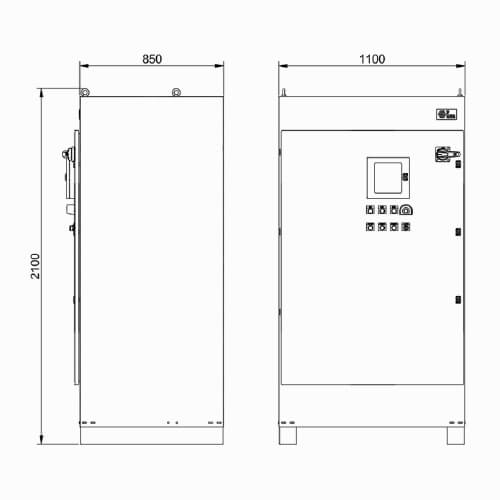

| 530 | 75 | SS1-075A-480-... | 2000x1000x600 (Montaje autosoportable) | S3 |
| 670 | 90 | SS1-090A-480-... | ||
| 845 | 110 | SS1-110A-480-... | ||
| 930 | 150 | SS1-150A-480-... | ||
| 1050 | 180 | SS1-180A-480-... |
| OPCIONES | ||
|---|---|---|
| Calefactor interno | - | HE0 |
| NEMA 3R | - | N3R |
| NEMA 4X | - | N4X |
| Monitoreo RTD (x6 PT100) | - | RTD |
| Panel certificado UL 508A | - | UL5 |
| Profibus DP comm | - | PDC |
Opciones
Para obtener el número de parte completo, agregue los acrónimos correspondientes precedidos por un guion (en cualquier orden), por ejemplo, para un variador de 50 HP / 60 A, NEMA 4X, con monitoreo de 6 RTD, el número de parte sería: SS1-075A-480-N4X-RTD
Características Generales
| ARRANCADOR SUAVE SS1 - BAJA TENSIÓN | |
|---|---|
| Rango de corriente: | 23A—1600A |
| Alimentación eléctrica: | 200-440VCA, 380-690VCA, ±10% |
| Voltaje de control: | 110-220VCA (+10%, -15%), 230-440VCA (+10%, -15%), 24VCA/VCC (±20%) |
| Frecuencia: | 45-66Hz |
| Protección eléctrica: |
|
| Entradas digitales: |
24VCC, 8mA
|
| Otras entradas: |
|
| Salidas digitales: |
|
| Salida analógica: | 0-20mA o 4-20mA |
| Comunicaciones: | Modbus RTU, Profibus, DeviceNet |
| Temperatura de operación: | De -10oC a 60oC |
