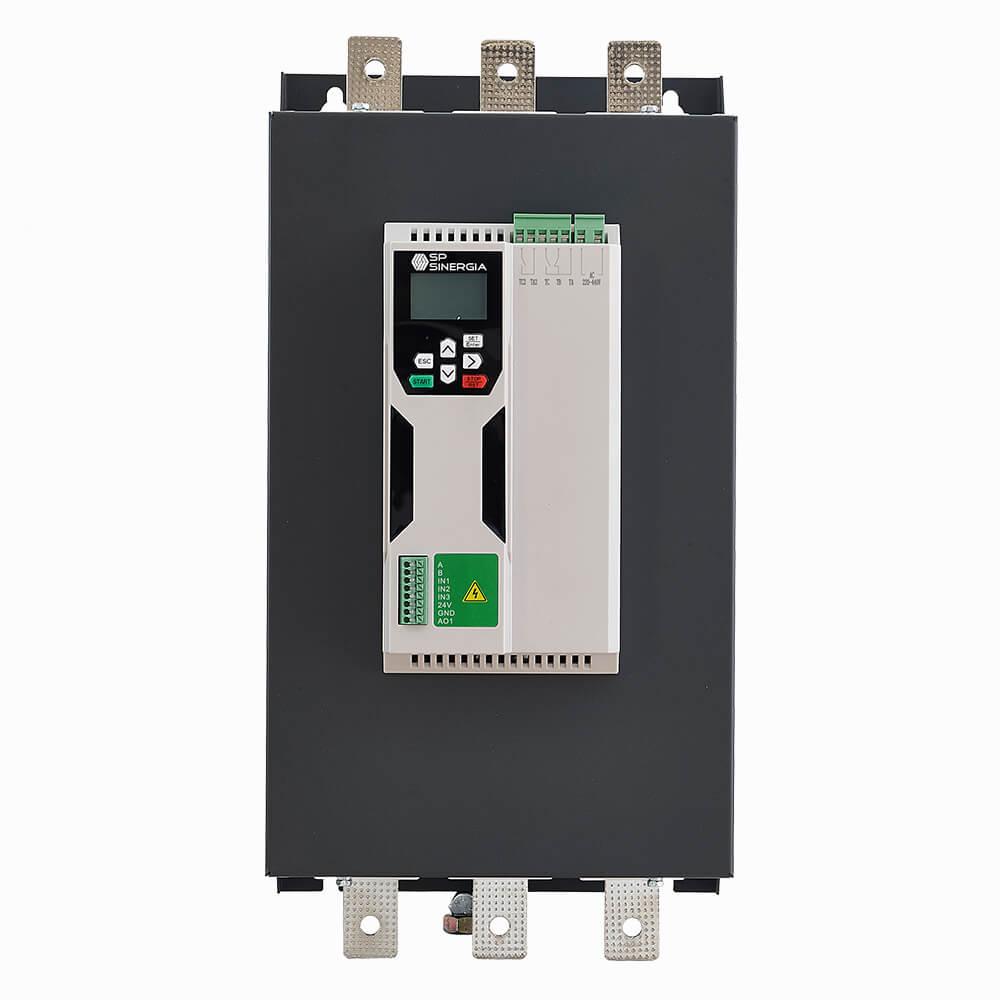

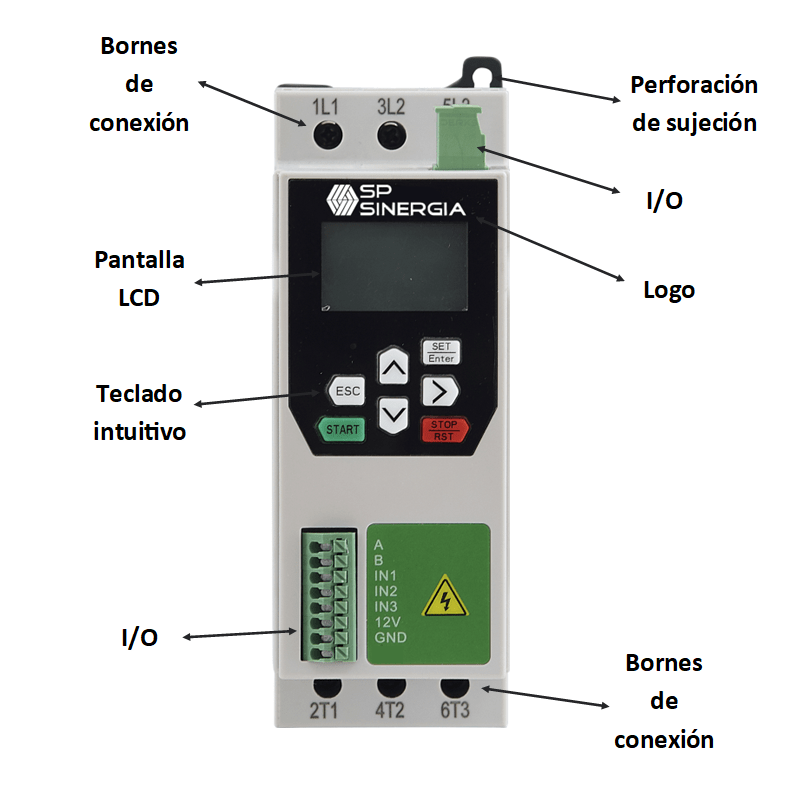

Arrancador Suave SPSS300

Productos | serie SPSS300

Descripción

Eficiencia y control para aplicaciones ligeras

Los arrancadores suaves de la serie SPSS300 están diseñados para ofrecer una solución eficiente, confiable y económica en el arranque y paro de motores eléctricos de inducción trifásicos. A diferencia del arranque directo o estrella-delta, el arrancador suave proporciona un control progresivo del voltaje, evitando picos de corriente y reduciendo el estrés mecánico en acoplamientos, engranajes, fajas y sistemas de bombeo.

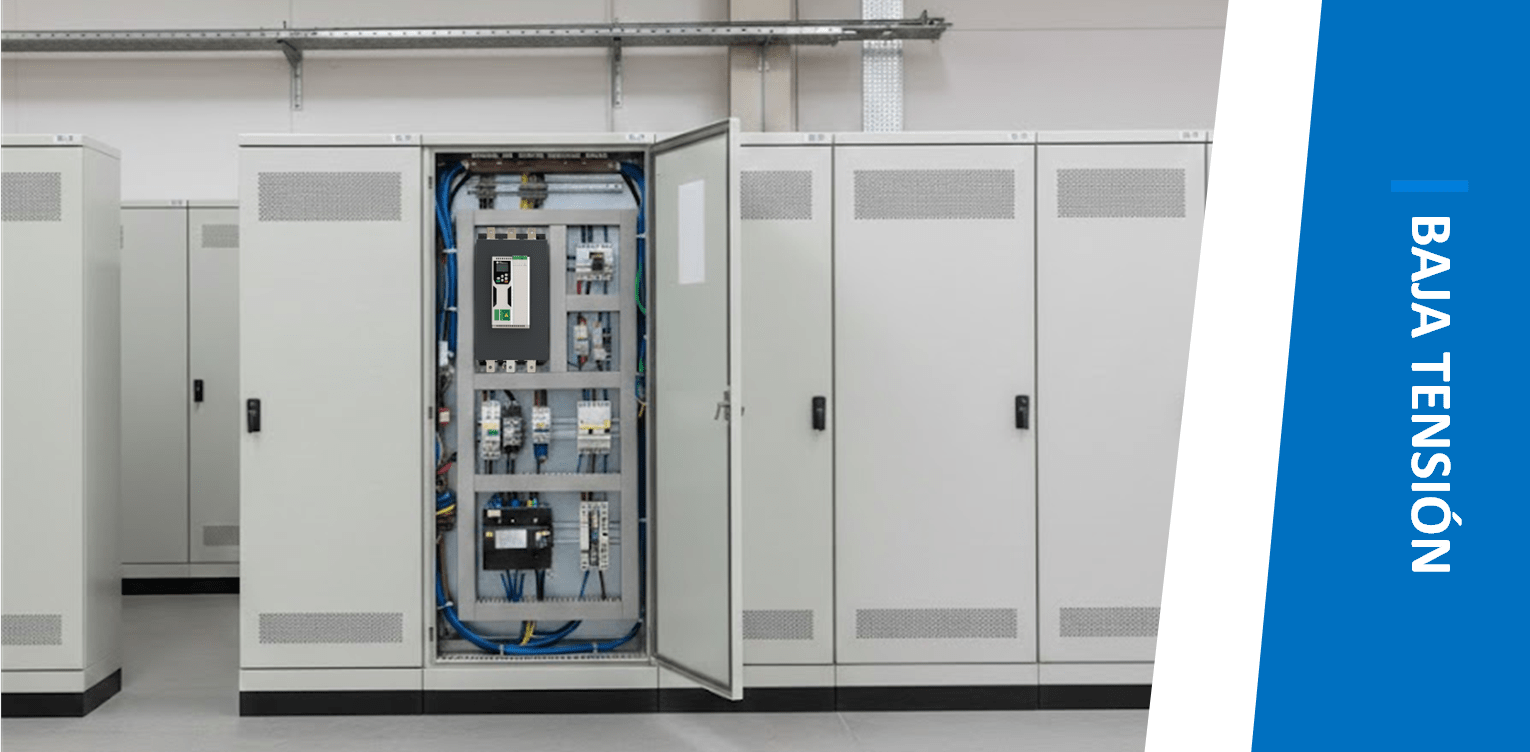

Estos equipos son aptos para ser integrados en tableros eléctricos, centros de control de motores (CCM) o gabinetes modulares, y permiten su operación tanto en forma autónoma como integrados a sistemas SCADA o PLC mediante protocolo de comunicación Modbus RTU (RS485).

Arranque Progresivo, Parada Controlada

El arrancador suave regula el voltaje aplicado a las terminales del motor durante el arranque y paro mediante el control de fase con tiristores (SCR). Al iniciar el motor, el dispositivo aumenta gradualmente la tensión de alimentación, generando una rampa de arranque suave que reduce los picos de corriente y el par de arranque. Durante el paro, puede aplicar una rampa de desaceleración que evita los golpes hidráulicos, especialmente útil en bombas centrífugas o de desplazamiento positivo.

Una vez finalizada la fase de arranque, el sistema activa un contacto de bypass interno que deriva la corriente directamente al motor, eliminando pérdidas térmicas en los tiristores y mejorando la eficiencia.

Configuración de Parámetros

Entre los parámetros configurables más importantes se encuentran:

  • Tiempo de rampa de arranque (0–60 s)
  • Tiempo de paro suave (0–60 s)
  • Limitación de corriente de arranque
  • Voltaje inicial ajustable
  • Protección térmica y de sobrecarga

Soporte Total, desde la Selección hasta la Puesta en Marcha

  • Diagnóstico técnico previo: análisis de carga y necesidades de arranque.
  • Selección personalizada: dimensionamiento   correcto según aplicación real.
  • Configuración y puesta en marcha: servicio en sitio o remoto por técnicos calificados.
  • Soporte posventa: asesoría en programación, fallas y reemplazos.
  • Integración con automatización: asistencia para conexión a PLC, HMI o SCADA.

Protecciones Eléctricas

No solo fue diseñado para ofrecer un arranque y paro controlado, sino también para garantizar la máxima protección del motor eléctrico y del sistema eléctrico en general.

Incorpora un conjunto de protecciones electrónicas avanzadas que actúan en tiempo real para detectar condiciones anormales durante todas las fases de operación: arranque, funcionamiento continuo y paro.

Protecciones Eléctricas Sobresalientes
Sobrecarga térmica del motor Std.
Bloqueo de rotor/motor atascado Std.
Fase abierta (falta de fase) Std.
Desbalance de fases Std.
Inversión de fases Std.
Paro por sobrecorriente Std.
Sobretemperatura del equipo Std.
Protección por bajo voltaje Std.
Protección por sobretensión Std.
Fallo en SCR Std.
Fallo interno del sistema Std.
Tiempo máximo de arranque excedido Std.
Corriente de carga fuera de rango Std.
Pérdida de señal de control Std.

Ventajas del Producto

"Protección y rendimiento en un solo equipo"

01

Ahorro de Energía

Elimina los picos de arranque y reduce la demanda de potencia.

02

Extiende la Vida Útil del Motor

Menos desgaste en rodamientos, aislantes y componentes mecánicos.

03

Bypass Interno Incluido

Mejora la eficiencia después del arranque.

04

Compatibilidad con Sistemas de Automatización

Con diagramas de rendimiento del motor en tiempo real que permiten visualizar de forma rápida y clara el estado operativo.

05

Diseño Compacto

Fácil integración en tableros industriales.

06

Programación Flexible

Parámetros personalizables según la carga.

07

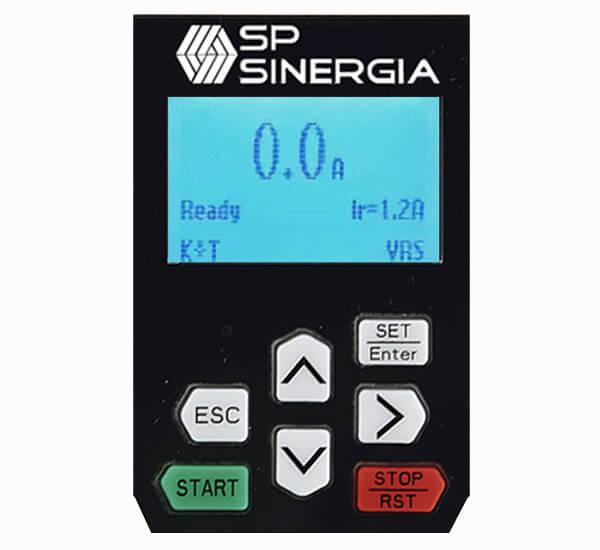

Interfaz Clara

Pantalla LCD y menú de configuración intuitivo.

08

Protección Total

Parámetros personalizables según la carga.

09

Ensamble 100% Mexicano

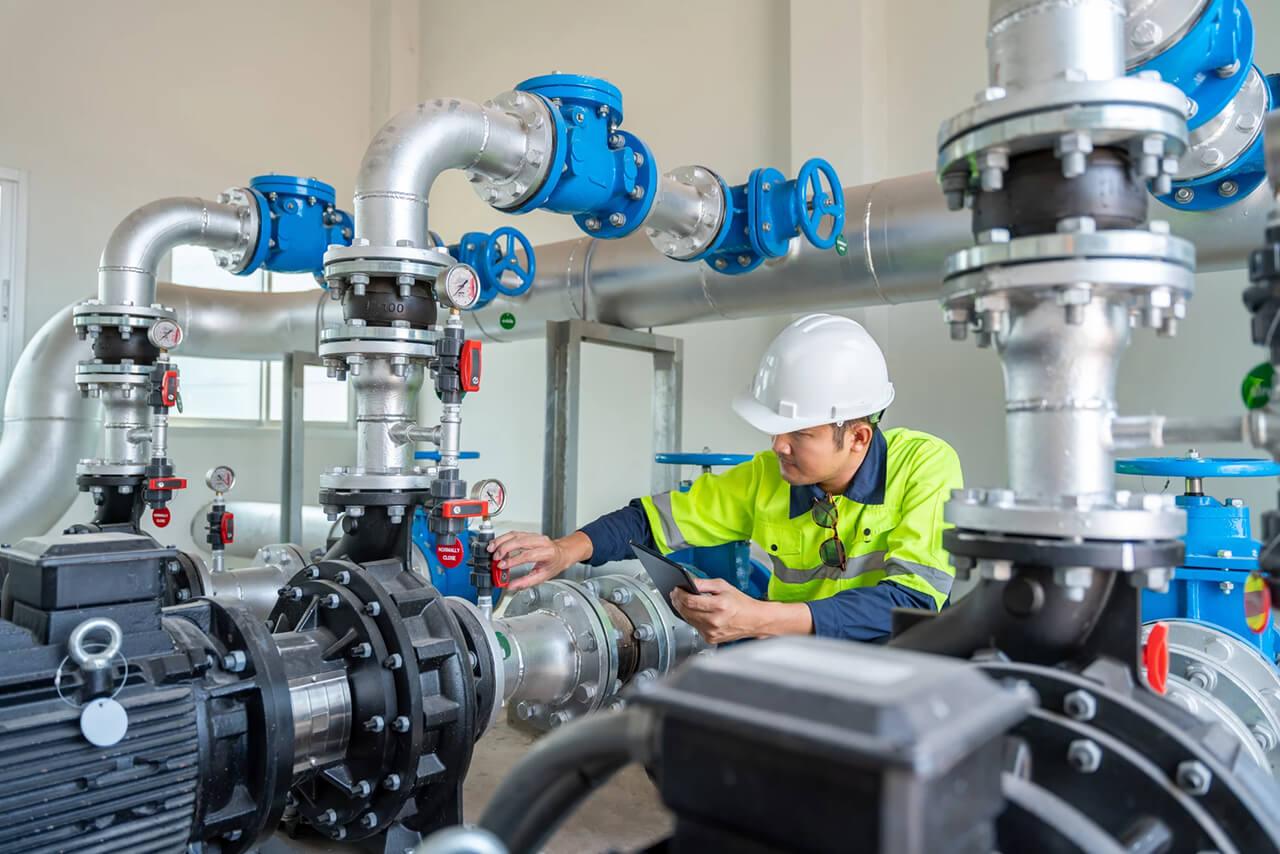

Ideal para Motores Críticos

El SPSS300 están diseñados para todo tipo de aplicación donde se requiera un arranque controlado, reducción de mantenimiento o protección de maquinaria sensible. Las aplicaciones más comunes incluyen:

  • Bombas centrifugas, verticales o sumergibles: Prevención de golpe de ariete (water hammer).
  • Ventiladores y extractores industriales: Arranque progresivo evita vibraciones.
  • Cintas transportadoras: Reducción de tracción inicial.
  • Compresores de aire o refrigeración: Evita sobrecarga por arranque repentino.
  • Molinos, mezcladoras, tornillos sin fin: Mejora el control y reduce desgaste.

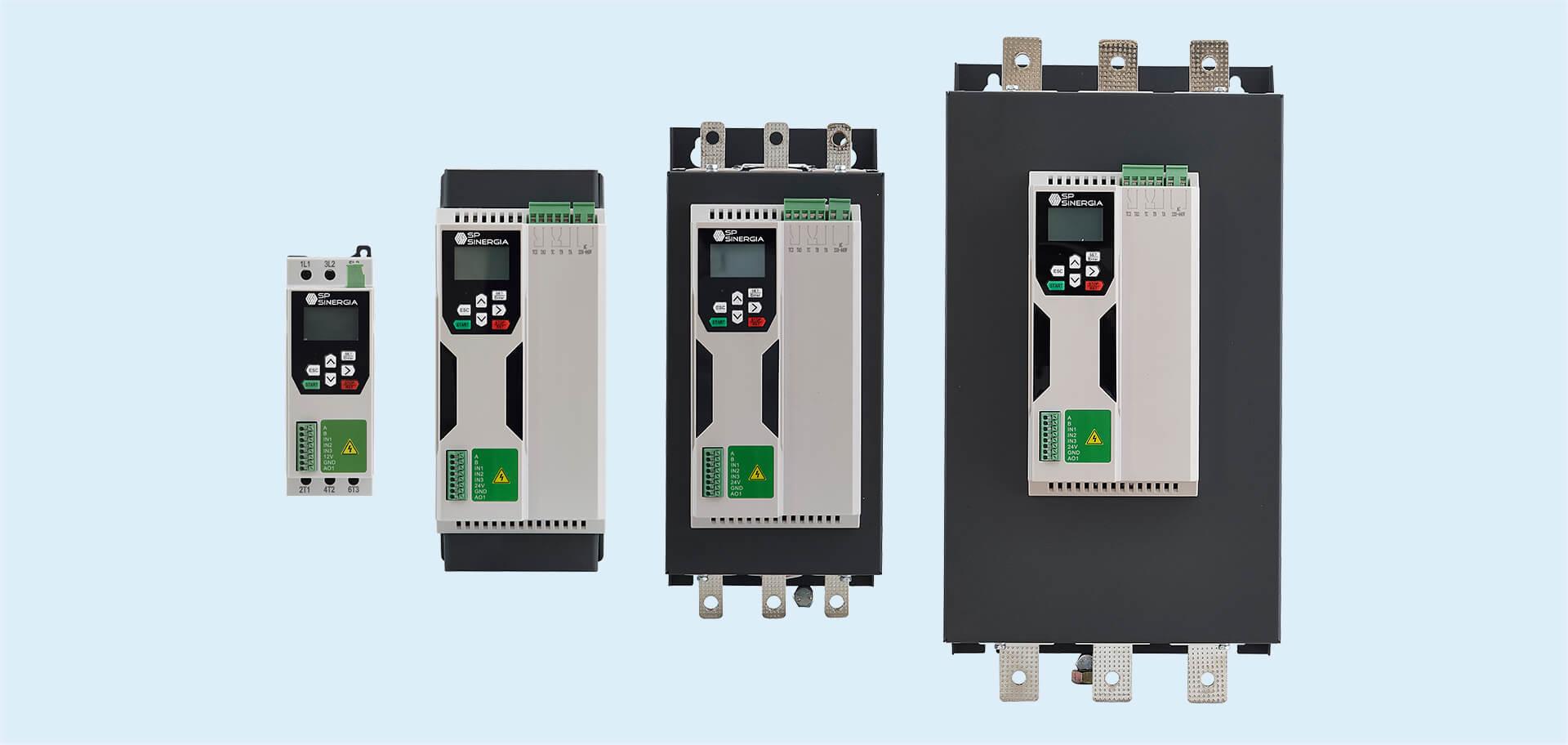

Características Generales

ARRANCADOR SUAVE SPSS300
Modelo SPSS300
Rango de corriente 1.2 - 230 A
Rango de potencia 0.37 - 115 KW
Tensión de operación 220–380 VCA ±10%, trifásico, 50/60 Hz
Bypass interno Sí, contactor de bypass integrado
Métodos de arranque Rampa de voltaje, limitación de corriente, arranque doble cerrado
Métodos de paro Paro libre o con rampa de desaceleración
Protecciones integradas Paro libre o con rampa de desaceleración
Protecciones integradas Sobrecarga, cortocircuito, sobrecalentamiento, pérdida de fase, inversión de fase, rotor bloqueado
Display Pantalla LCD de 4 líneas, navegación por botones
Entradas / salidas 3 entradas digitales / 2 salidas de relé programables
Comunicación RS485 (Modbus RTU)
Sistema de enfriamiento Ventilador interno con control térmico
Temperatura de operación -10 °C a +45 °C (hasta 60 °C con reducción de carga)
Humedad relativa 5% – 95% sin condensación
Grado de protección IP20 (se recomienda gabinete externo IP55 o superior)
Montaje Tornillería sobre panel o gabinete
Certificaciones IEC 60947-4-2, CE, RoHS

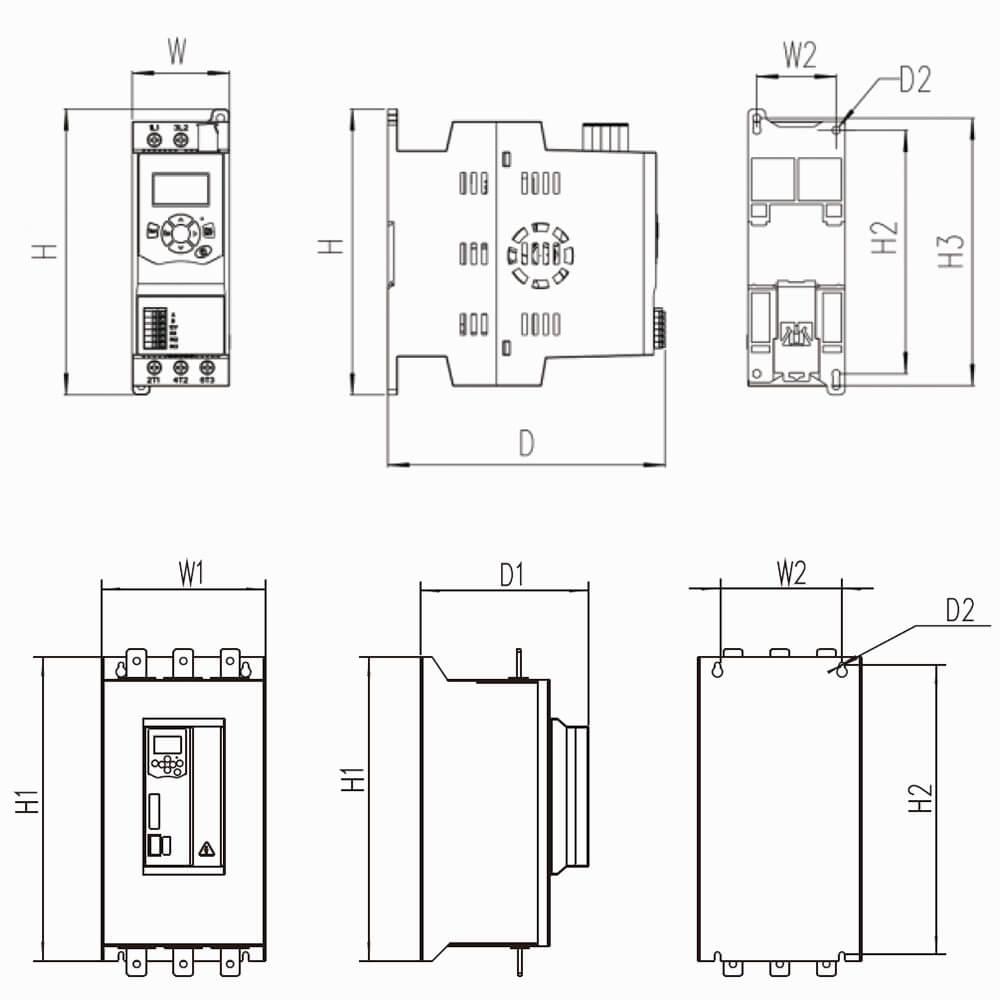

Dimensiones y Especificaciones

Especificación del Modelo Dimensiones (mm) Dimensión de Instalación (mm)
Largo (W1) Alto (H1) Ancho (D) Largo (W2) Alto (H2) Alto (H3) D2
0.37-15KW 55 162 157 45 138 121.5 M4
18.5-37KW 105 250 160 80 236 - M6
45-75KW 136 300 180 95 281 - M6
90-115KW 210.5 390 215 156.5 372 - M6

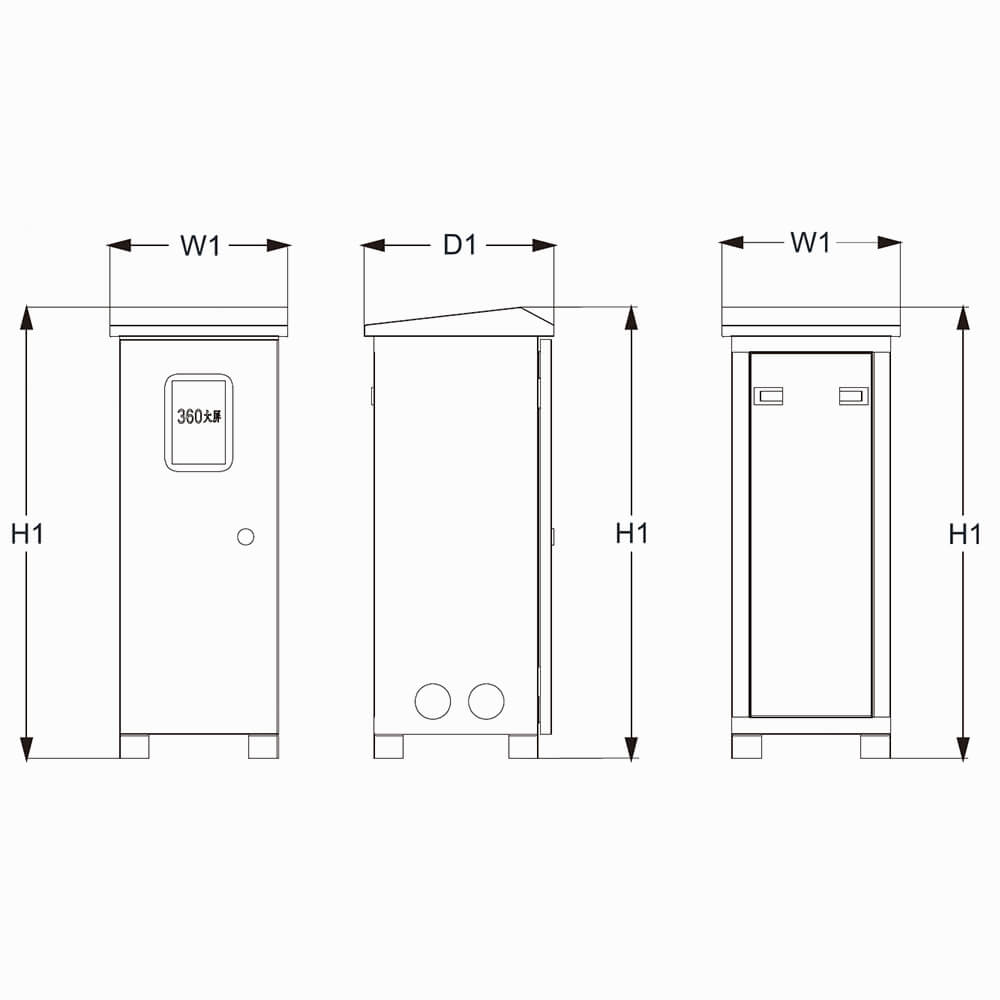

Modelo y Especificación Dimensiones (mm)
Largo (W1) Alto (H1) Ancho (D)
0.37-15KW 210 440 200
18.5-37KW 300 760 320
45-75KW 320 830 330
90-115KW 330 1100 370

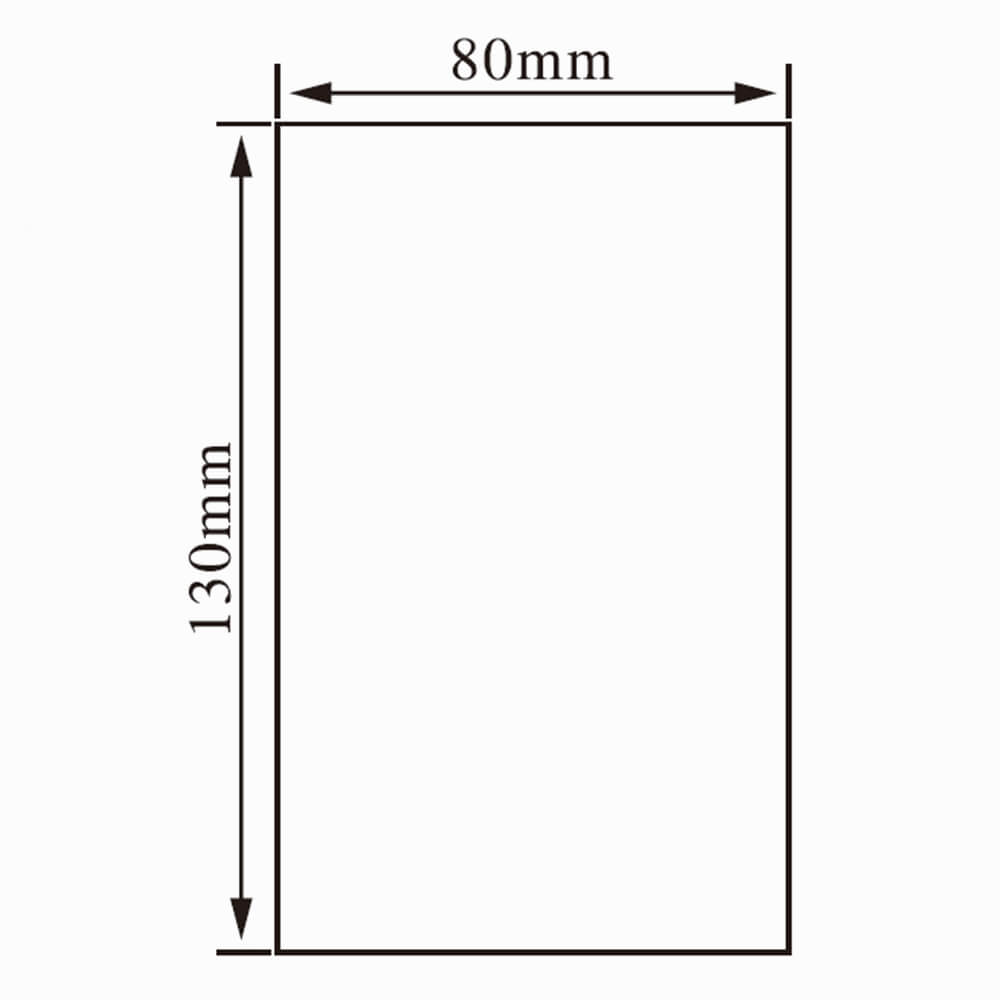

Dimensiones del teclado externo (mm)

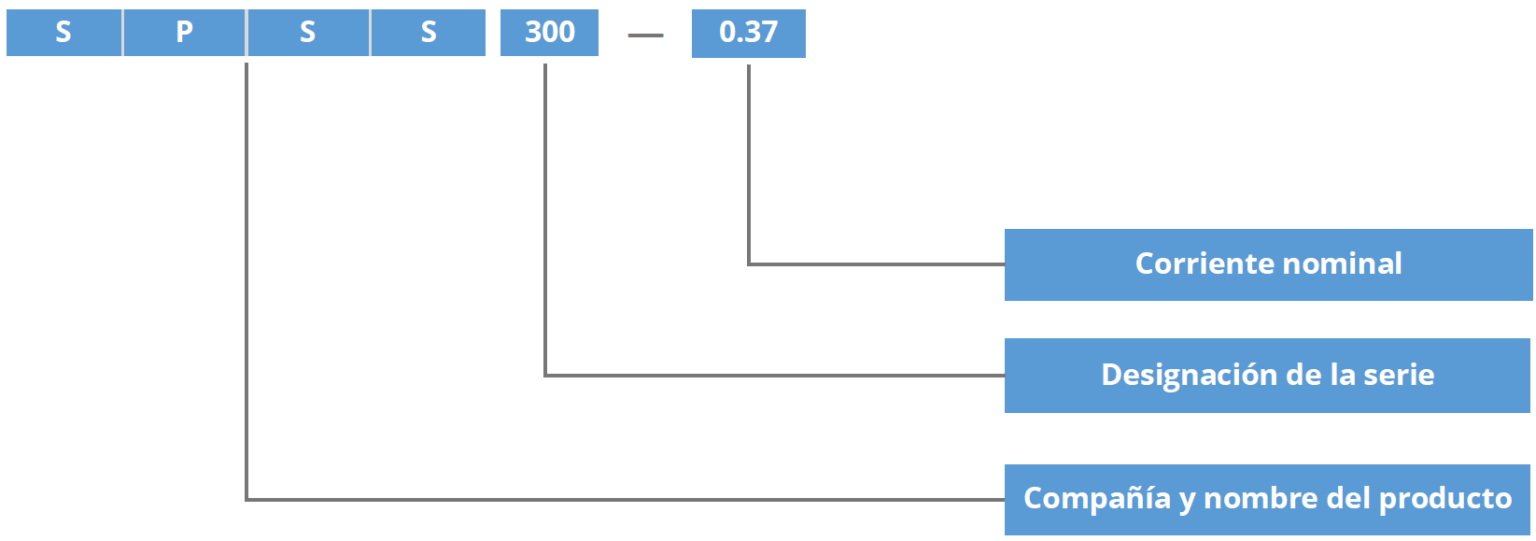

Código de Modelo

Dimensiones y Especificaciones

ARRANCADOR SUAVE SPSS300
 Código del Modelo
(380v) 		Corriente Nominal (A) Potencia 380v (KW)  Código del Modelo
(220v) 		Corriente Nominal (A) Potencia 220V (KW)
SPSS300-0.37-Z(S) 1.2 0.37/0.5 SPSS300-0.37-Z(S) 1.6 0.37/0.5
SPSS300-0.55-Z(S) 1.6 0.55/0.7 SPSS300-0.75-Z(S) 2 0.55/.07
SPSS300-0.75-Z(S) 2 0.75/1 SPSS300-1.2-Z(S) 3.6 0.75/1
SPSS300-1.1-Z(S) 2.6 1.1/1.5 SPSS300-2.2-Z(S) 5.6 1.1/1.5
SPSS300-1.2-Z(S) 3.6 1.2/1.6 1.2/1.6
SPSS300-2.2-Z(S) 5.6 2.2/3 SPSS300-4-Z(S) 9 2.2/3
SPSS300-3-Z(S) 7.2 3/4 SPSS300-5.5-Z(S) 12 3/4
SPSS300-4-Z(S) 9 4/5 SPSS300-7.5-Z(S) 16 4/5
SPSS300-5.5-Z(S) 12 5.5/7 SPSS300-11-Z(S) 22 5.5/7
SPSS300-7.5-Z(S) 16 7.5/10 SPSS300-15-Z(S) 30 7.5/10
SPSS300-11-Z(S) 22 11/15 SPSS300-22-Z(S) 44 11/15
SPSS300-15-Z(S) 30 15/20 SPSS300-30-Z(S) 60 15/20
SPSS300-18.5-Z(S) 37 18.5/25 SPSS300-37-Z(S) 74 18.5/25
SPSS300-22-Z(S) 44 22/30 SPSS300-45-Z(S) 90 22/30
SPSS300-30-Z(S) 60 30/40 SPSS300-55-Z(S) 110 30/40
SPSS300-37-Z(S) 74 37/50 SPSS300-75-Z(S) 150 37/50
SPSS300-45-Z(S) 90 45/60 SPSS300-90-Z(S) 180 45/60
SPSS300-55-Z(S) 110 55/74 SPSS300-110-Z(S) 220 55/74
SPSS300-75-Z(S) 150 75/100 - -
SPSS300-90-Z(S) 180 90/121
SPSS300-110-Z(S) 220 110/147
SPSS300-115-Z(S) 230 115/154
ARRANCADOR SUAVE SPSS300
Código del modelo
(380-440V)		 Corriente
nominal
(A)		 Potencia
(380-440V)
(kW/HP)		 Código del modelo
(220V)		 Corriente nominal
(A)		 Potencia 220V
(kW/HP)
SPSS300-0.37-Z(S)1.20.37/0.5SPSS300-0.37-Z(S)1.60.37/0.5
SPSS300-0.55-Z(S)1.60.55/0.7SPSS300-0.55-Z(S)20.55/0.7
SPSS300-0.75-Z(S)20.75/1SPSS300-0.75-Z(S)3.60.75/1
SPSS300-1.1-Z(S)2.61.1/1.5SPSS300-1.2-Z(S)5.61.1/1.5
SPSS300-1.2-Z(S)3.61.2/1.6SPSS300-1.2-Z(S)5.61.2/1.6
SPSS300-2.2-Z(S)5.62.2/3SPSS300-2.2-Z(S)92.2/3
SPSS300-3-Z(S)7.23/4SPSS300-3-Z(S)123/4
SPSS300-4-Z(S)94/5SPSS300-4-Z(S)164/5
SPSS300-5.5-Z(S)125.5/7SPSS300-5.5-Z(S)225.5/7
SPSS300-7.5-Z(S)167.5/10SPSS300-7.5-Z(S)307.5/10
SPSS300-11-Z(S)2211/15SPSS300-11-Z(S)4411/15
SPSS300-15-Z(S)3015/20SPSS300-15-Z(S)6015/20
SPSS300-18.5-Z(S)3718.5/25SPSS300-18.5-Z(S)7418.5/25
SPSS300-22-Z(S)4422/30SPSS300-22-Z(S)9022/30
SPSS300-30-Z(S)6030/40SPSS300-30-Z(S)11030/40
SPSS300-37-Z(S)7437/50SPSS300-37-Z(S)15037/50
SPSS300-45-Z(S)9045/60SPSS300-45-Z(S)18045/60
SPSS300-55-Z(S)11055/74SPSS300-55-Z(S)22055/74
SPSS300-75-Z(S)15075/100SPSS300-115-Z(S)230115/154
SPSS300-90-Z(S)18090/121
SPSS300-110-Z(S)220110/147
SPSS300-115-Z(S)230115/154
ARRANCADOR SUAVE SPSS300
Código Potencia nominal (HP) Corriente nominal (A) Dimensiones sin embalaje (mm)
220 Vca 380 Vca W1 H1 D1
SPSS300-1.2 - 0.5 1.2 55 162 157
SPSS300-1.6 0.5 0.75 1.6
SPSS300-002 0.75 1 2
SPSS300-2.6 - 1.5 2.6
SPSS300-3.6 1 1.6 3.6
SPSS300-5.6 1.5, 1.6 3 5.6
SPSS300-7.2 - 4 7.2
SPSS300-009 3 5.5 9
SPSS300-012 4 7.5 12
SPSS300-016 5.5 10 16
SPSS300-022 7.5 15 22
SPSS300-030 10 20 30
SPSS300-037 - 25 37 105 250 160
SPSS300-044 15 30 44
SPSS300-060 20 40 60
SPSS300-074 25 50 74
SPSS300-090 30 60 90 136 300 180
SPSS300-110 40 75 110
SPSS300-150 50 100 150
SPSS300-180 60 120 180 210.5 390 215
SPSS300-220 75 150 220
SPSS300-230 - 154 230
