Tableros de Distribución
Metal clad. - Interruptor al Vacio o SF1, SF2 o SF6
Productos | Media Tensión
Descripción

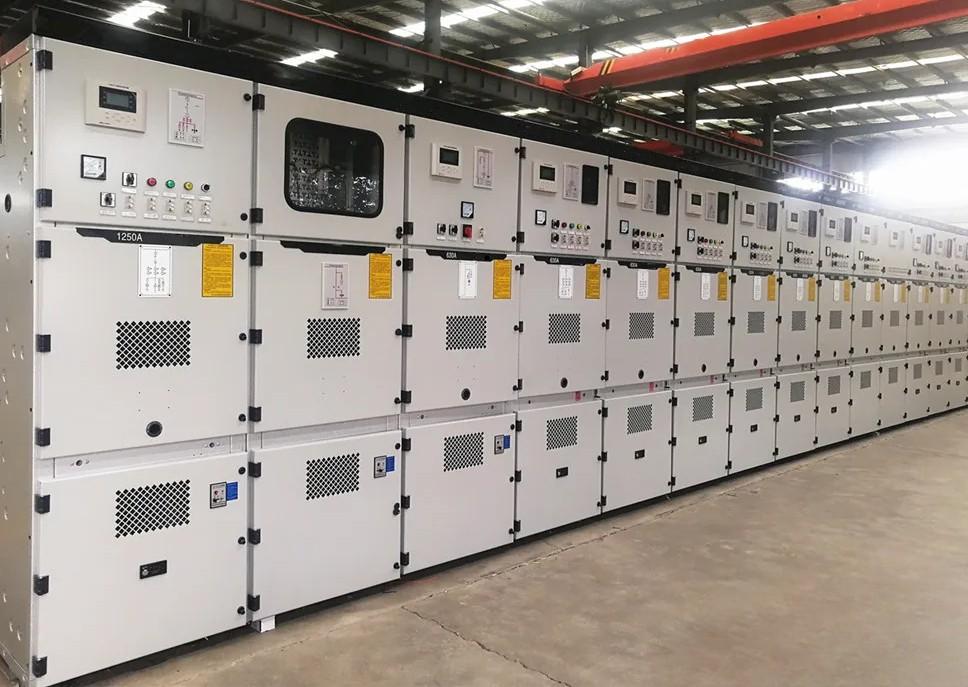

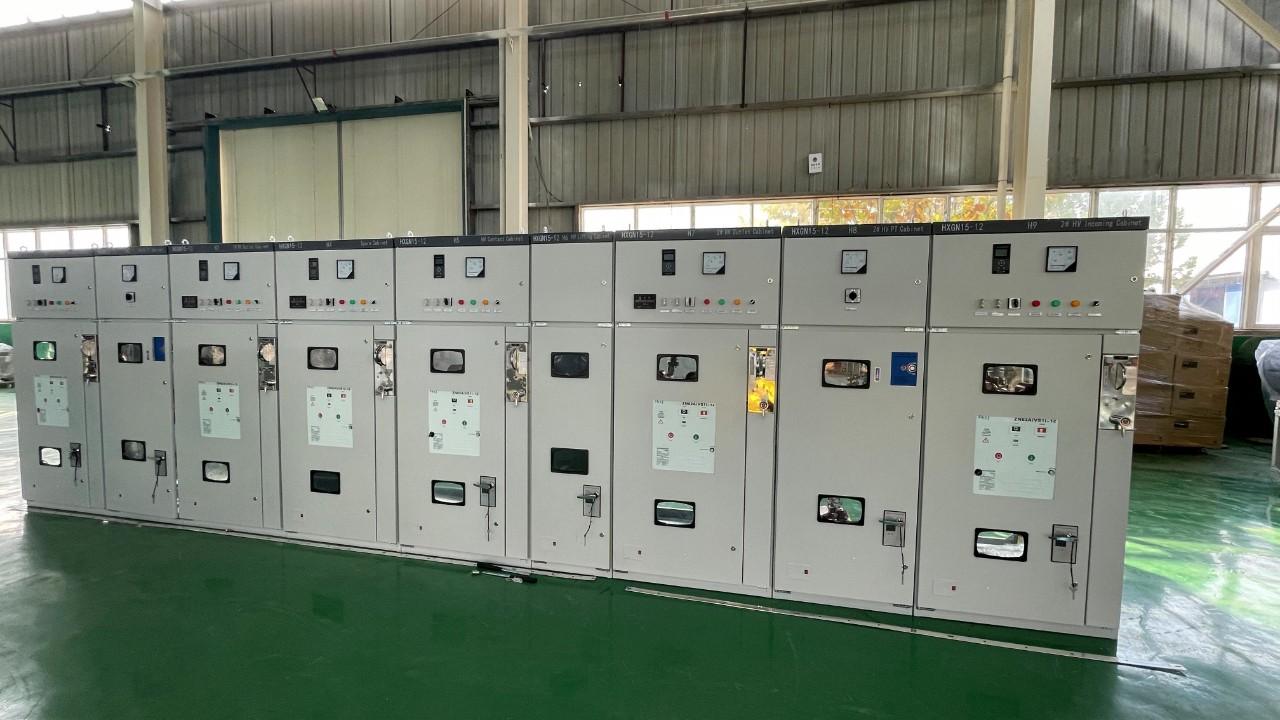

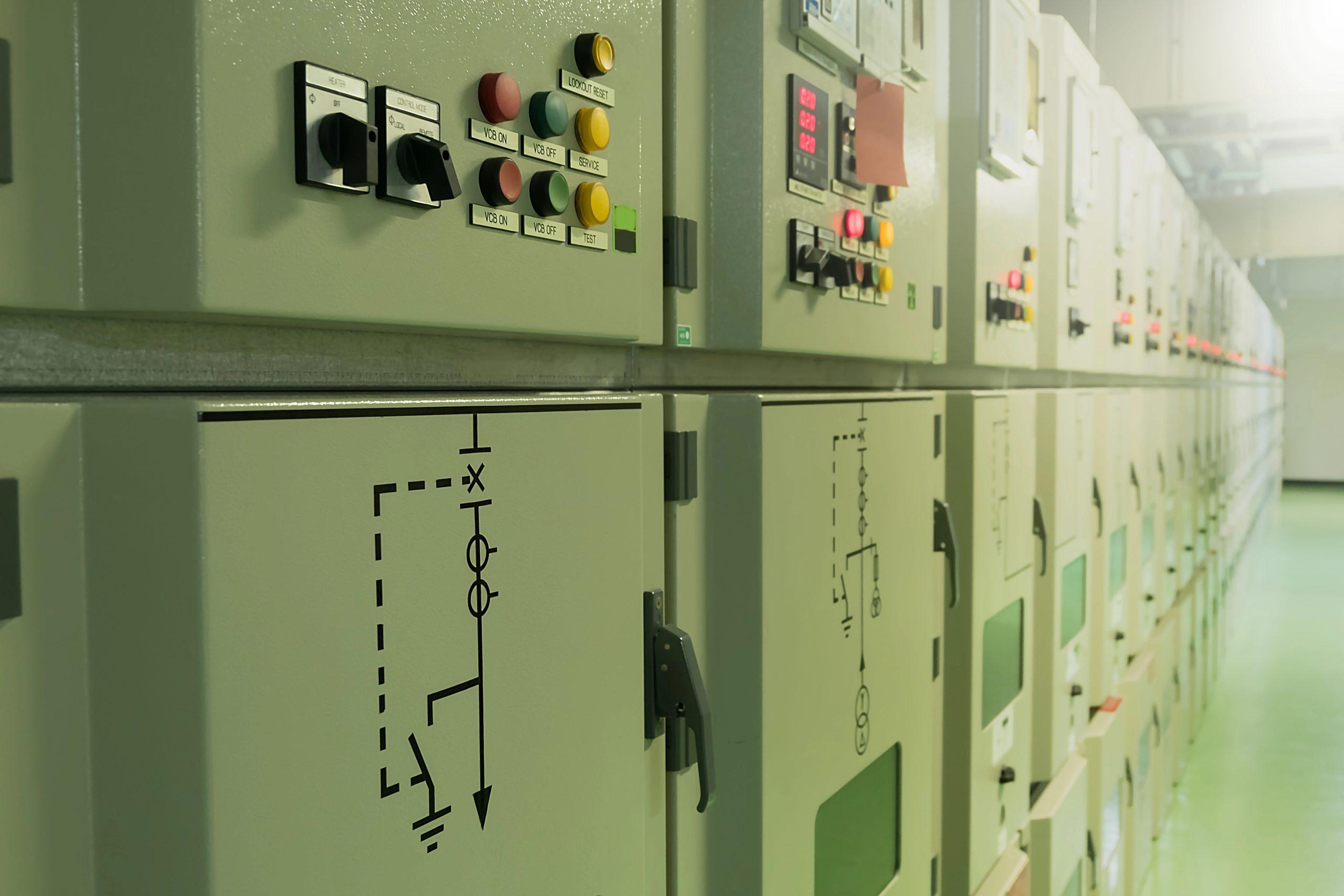

Tableros de Media Tensión en SF6
Esta serie de productos se utiliza en sistemas de suministro eléctrico en anillo o de tipo radial, con una tensión nominal de 40.5 kV y corriente nominal de 1250 A o inferior, especialmente adecuados para su instalación en subestaciones prefabricadas como elementos de control y protección de sistemas eléctricos.
Su principal característica es que se trata de un gabinete de red en anillo de alta tensión, diseñado para satisfacer los requerimientos de modernización y expansión de las redes eléctricas urbanas.
Ventajas del Producto
El interruptor de carga en hexafluoruro de azufre, o el conjunto combinado interruptor de carga-fusible con cubierta aislante interna incorporada, ofrece ventajas como:
01
Tamaño Compacto
02
Peso Reducido
03
Operación Sencilla
04
Operación Sencilla
05
Enclavamiento Confiable
06
Libre de Mantenimiento
Condiciones de Uso
- Temperatura ambiente: -15 °C ~ +40 °C
- Altitud: < 1000 m
- Intensidad sísmica: < 8 grados
- Ubicaciones sin contaminación evidente,
como gases corrosivos o inflamables
Parametros de Gabinete
| TABLERO DE DISTRIBUCIÓN - MEDIA TENSIÓN | ||||||
|---|---|---|---|---|---|---|
| Ítem | Unidad | Parámetros | ||||
| Voltaje nominal | KV | 11, 12 | 24 | 33 | 40.5 | |
| Corriente nominal | 630/1250 | |||||
| Tensión soportada a frecuencia industrial durante 1 min | Fase a fase, fase a tierra | KV | 42 | 55 | 80 | 95 |
| Fractura | 85 | 150/160 | 185 | 215 | ||
| Tensión soportada a impulso tipo rayo | Fase a fase, fase a tierra | KV | 75 | 125/160 | 170 | 95 |
| Fractura | 85 | 150/160 | 185 | 215 | ||
| Corriente soportada de corta duración | Circuito principal | KA | 25/2s | |||
| Circuito de puesta a tierra | 25/2s | |||||
| Corriente nominal de soporte (pico) | KA | 63 | 50 | |||
| Corriente nominal de transferencia | A | 1300-1700 | ||||
| Corriente nominal de circulación de carga | A | 630 | ||||
| Corriente nominal de interrupción de carga de cable (línea) | A | Oct-50 | ||||
| Corriente de interrupción de transformador sin carga | A | 20 | ||||
| Corriente de interrupción de carga de cable en falla a tierra | A | 100 | 80 | |||
| Corriente nominal de interrupción de cortocircuito (pico) | KA | 20 | ||||
| Corriente nominal de cierre en cortocircuito (pico) | KA | 63 | 50 | |||
| Grado de protección | IP3X | |||||
| Vida útil del interruptor de carga | Operaciones | 5000 | ||||
| Vida útil del seccionador de puesta a tierra | Operaciones | 5000 | ||||
