Productos | VFD PSD 700

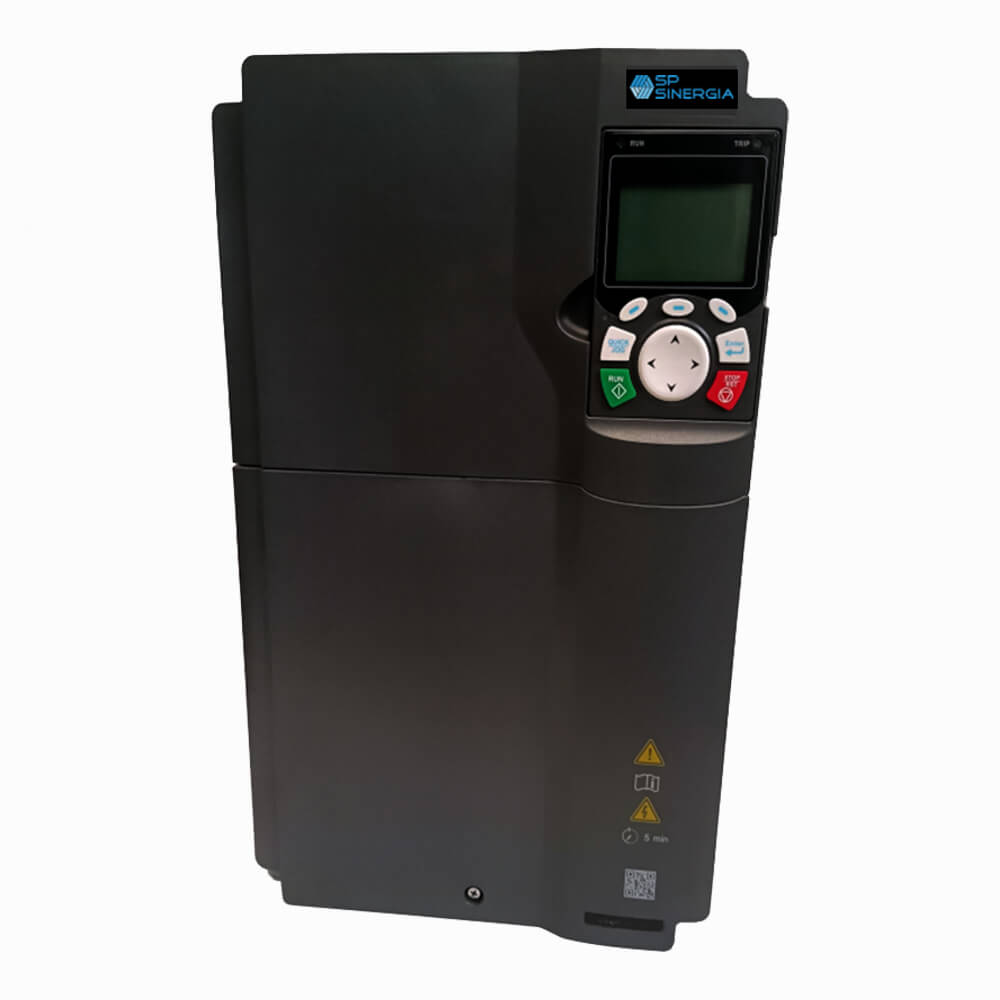

Descripción
Rendimiento Superior con Versatilidad Total
El PSD 700 de SP Sinegia es mucho más que un variador de frecuencia: es la combinación perfecta de potencia, precisión y flexibilidad. Diseñado para satisfacer las más altas exigencias industriales donde se requiere un control preciso, este VFD de alto rendimiento y funciones múltiples es compatible tanto con motores asíncronos como síncronos de imanes permanentes, integrando control de torque, velocidad y posición en un solo equipo.

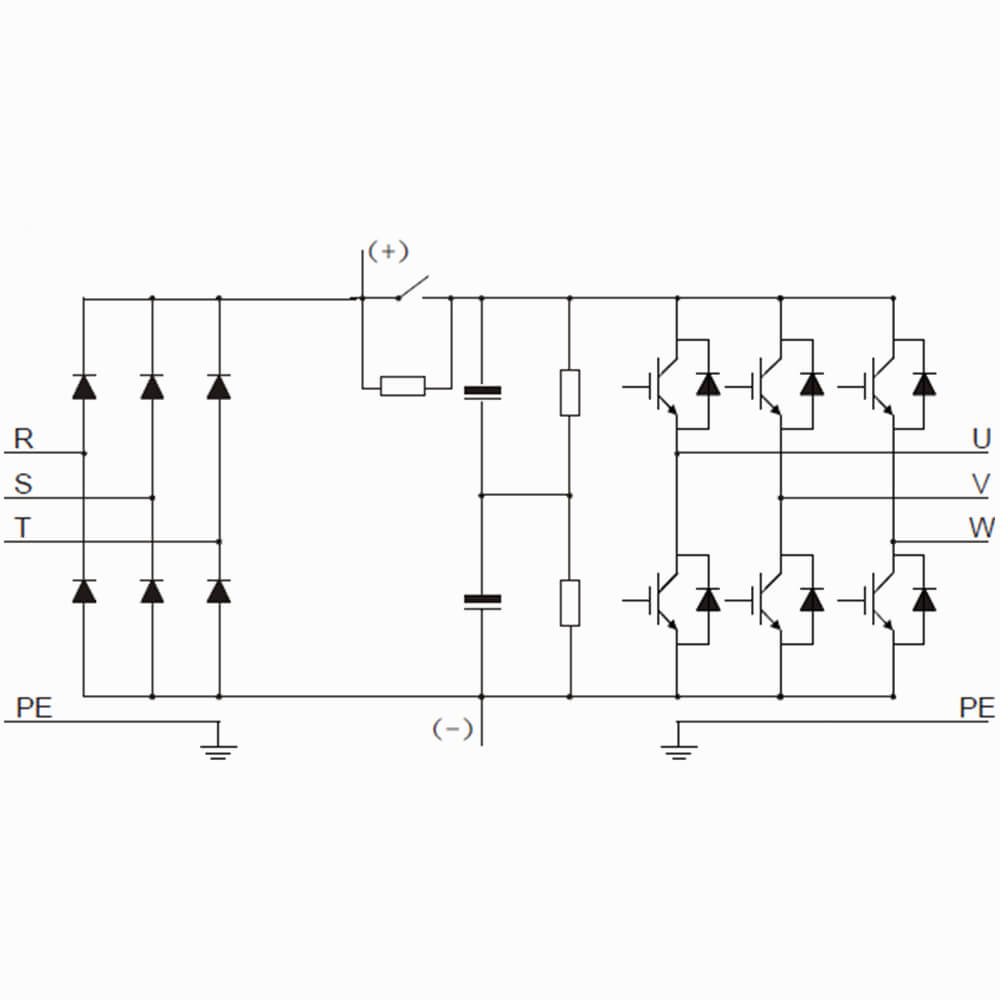

Principio de Funcionamiento
- Rectificación Inteligente (AC/DC): La energía de entrada trifásica es rectificada a corriente continua mediante un puente de diodos, creando una fuente de DC estable y filtrada, lista para ser modulada con precisión.
- Control Digital Vectorial: Gracias a un procesador DSP de última generación, el variador ejecuta cálculos en tiempo real para ajustar la frecuencia, el voltaje y el ángulo del campo magnético del motor.
- Inversión Avanzada (DC/AC): Mediante una tecnología de modulación por vector de espacio (SVPWM), el VFD transforma la energía DC en señales AC perfectamente moduladas, que alimentan el motor con la forma de onda más eficiente y silenciosa posible.
- Arranque suave y sin impacto en cargas giratorias
- Autotuning dinámico o estático de parámetros de motor
- Reinicio por caída de voltaje sin detener operación
- Cambio automático entre motores con doble banco de parámetros
Ventajas del Producto
01
Control Avanzado y Preciso
- Control escalar SVPWM (V/F) común en aplicaciones de bombeo centrifugo.
- Control vectorial sin retroalimentación SVC (Control de flujo magnético y torque).
- Control vectorial con retroalimentación para censado de velocidad (FVC) (Control de flujo magnético y torque).
- Regulación de velocidad con 0.02% de precisión
02
Conectividad y Expansión Total
3 slots compatibles con tarjetas de expansión: PG, I/O, protocolos de comunicación, PLC.
Conectividad total: Modbus, PROFIBUS, EtherCAT, PROFINET. Bluetooth y Wi-Fi (opcional).
Control y monitoreo remoto desde software para PC descargable.
03
Protección y Confiabilidad Industrial
- Más de 30 funciones de protección: sobrecorriente, sobretemperatura, cortocircuito, entre otras.
- Certificaciones internacionales UL y RoHS
- Función STO integrada (Safe Torque Off – SIL2).
04

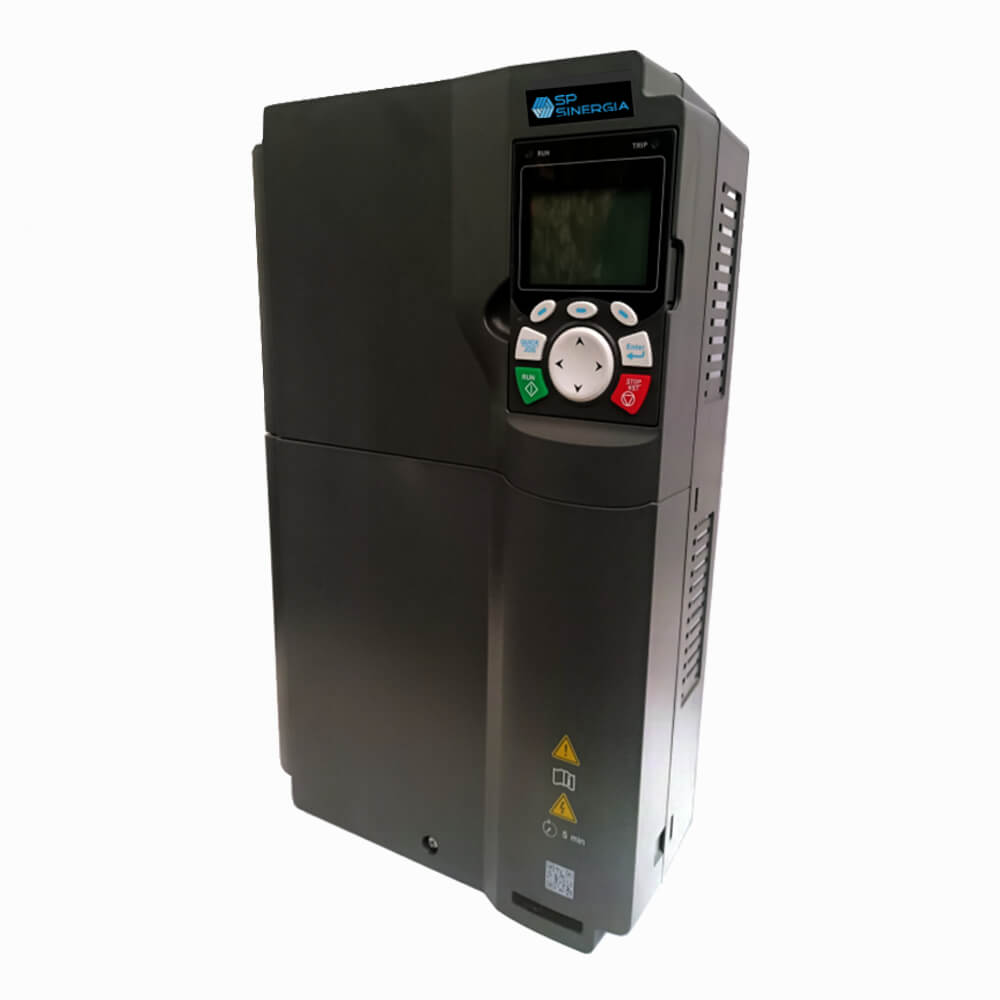

Diseño General
Enfriamiento por aire, protección IP20 y modo de instalación versátil (pared, piso o brida)
05
Unidad de Frenado
Protección de generación de picos de voltaje generadas por el motor con alta inercia durante un paro sin rampa de desaceleración, como puede ser por fallo de energía o paro de emergencia.
Existe una resistencia de frenado interna para potencias menores o iguales a 40 HP de línea, para potencias iguales o superiores a 50 HP la unidad es opcional y es externa (modulo de frenado).
04
Protección electromagnética
Diseño EMC optimizado para ambientes exigentes filtro C3: polvo, humedad y redes eléctricas inestables.
05

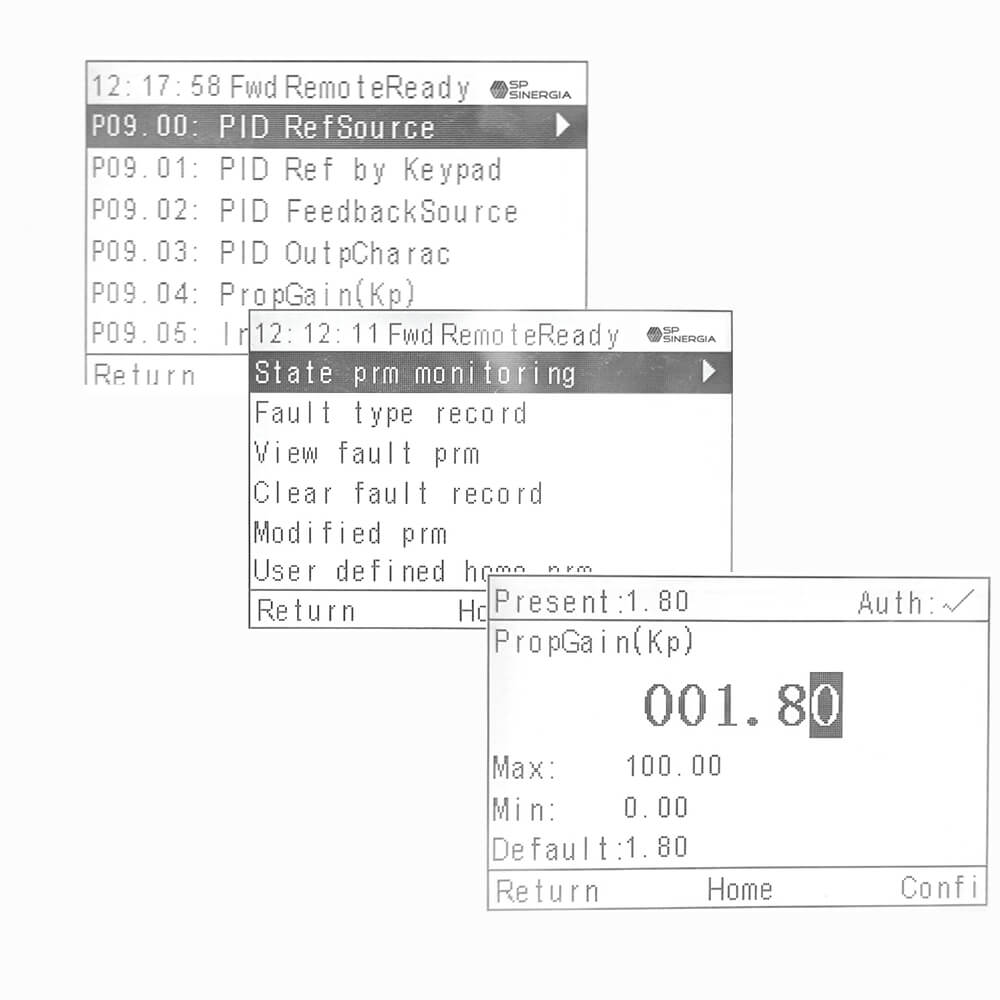

Configuración Inteligente
Arranque sin impacto con detección de velocidad.
Autotuning estático o dinámico de motor.
Control PID, PLC simple, velocidades multietapa, y modo de frecuencia oscilante.
Aplicaciones Ideales
- Industria Textil / Fibra
- Grúas / Elevación
- Impresión de Papel
- Metrología
- Metalurgia
- Minería / Petróleo-Gas
- Embalaje
- Industria de Reciclaje

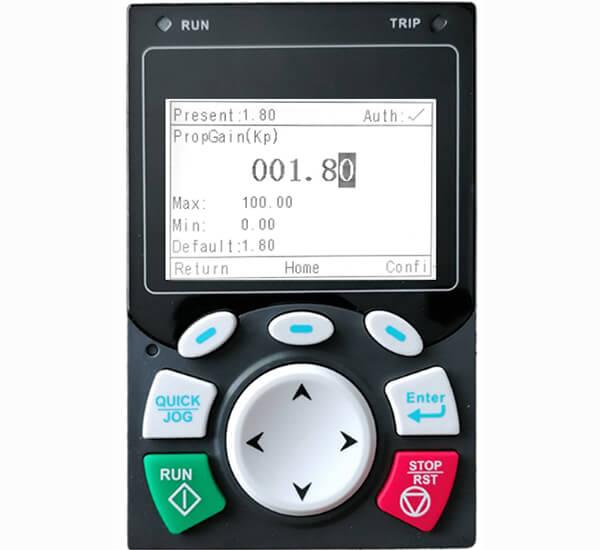

Funciones Inteligentes Integradas
El PSD 700 no solo regula velocidad y torque: piensa por sí mismo.
Cuenta con funciones diseñadas para adaptarse a los procesos dinámicos de bombas y ventiladores:
- Control PID de presión o caudal
- Modo de reposo automático cuando la demanda disminuye
- Activación inteligente de bombas secundarias
- Amortiguado de arranque y parada, ideal para evitar el golpe de ariete
- Detección de fuga o ruptura de tuberías, protegiendo la instalación.
Inteligencia que Previene, Protege y Mantiene tu Operación en Movimiento
En un entorno industrial cada vez más automatizado y demandante, la protección no es opcional, es una necesidad, por lo que, el PSD 700 incorpora un sistema de protección inteligente diseñado para anticiparse a fallos, minimizar riesgos y garantizar la continuidad operativa.
¿Qué beneficios reales ofrece esto a la industria?
- Menor tiempo de inactividad
- Protección activa del motor y del sistema
- Mayor vida útil del sistema completo
- Mantenimiento predictivo más eficiente
- Cumplimiento con normas internacionales de seguridad UL, CE, TUV, CCS y EMC.
| Protecciones Eléctricas Sobresalientes | |
|---|---|
| Subtensión de fase | Std. |
| Subcorriente | Std. |
| Sobrevoltaje | Std. |
| Sobrecarga térmica del motor y VDF | Std. |
| Perdida de fase en entrada/salida | Std. |
| Cortocircuito | Std. |
| Fallo de tierra | Std. |
| Paro por fallo externo | Std. |
| Desbalance de corriente | Std. |
| STO | Std. |
| Fallo de comunicación | Std. |
| Tiempo de aceleración excesivo | Std. |
| Protección de corriente inversa | Std. |
| Proteccion de carga ligera o sin carga | Std. |
| Protección de encoder | Std. |
| Frenado de energía en espera | Std. |
| Sobrevoltaje por desaceleración | Std. |
Dos modos de operación, una Solución Óptima para cada Tipo de Carga
Cuenta con dos modos de operación específicas que se adaptan perfectamente a las características mecánicas de cada aplicación
Tipo G – Para cargas de torque constante:
- 150% de la corriente nominal: 1 minuto
- 180% de la corriente nominal: 10 segundos
- 200% de la corriente nominal: 1 segundo
Tipo P – Para cargas de torque variable:
- 120% de la corriente nominal: 1 minuto
- 150% de la corriente nominal: 10 segundos
- 180% de la corriente nominal: 1 segundo
El PSD 700 es más que una modulación en espacio frecuencial, es un centro de control electromecánico inteligente, capaz de elevar la eficiencia operativa, extender la vida útil del motor y adaptarse a entornos industriales de alta exigencia.
Código del Modelo
Campo
N
Descripción
Abreviación de la serie del producto
1
Perfect Senoidal Drive 700
Potencia nominal
2
5G: 5 HP
7P: 7.5 HP
G: Carga de torque constante
P: Carga de torque variable
Salida de corriente
3
10G/14P Amperes
PSD700
-
5G/7P
-
10/14
1
2
3

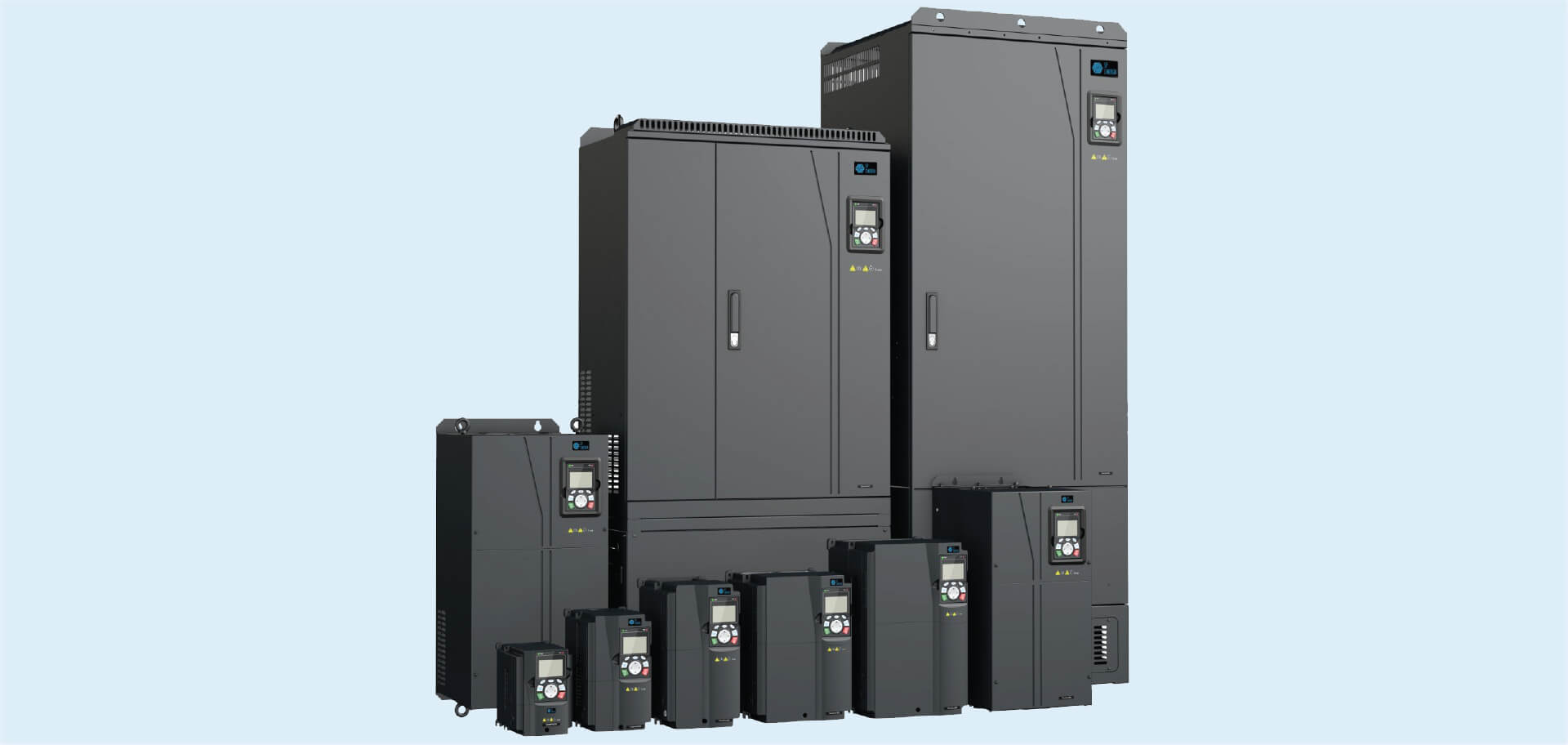

Dimensiones y Especificaciones
| VDF PSD 700 | ||||||
|---|---|---|---|---|---|---|
| Código del Modelo | Potencia Nominal (kW/HP) | Voltaje | Corriente Nominal | Tamaño (mm) | ||
| Alto | Ancho | Largo | ||||
| PSD700-2G-4A | 1.5/2 | 3 Fases CA 460V | 3.7 A | 186 | 126 | 185 |
| PSD700-3G-5A | 2.2/3 | 3 Fases CA 460V | 5 A | 186 | 126 | 185 |
| PSD700-5G/7P-10/14A | 3.7-5.5/5-7.5 | 3 Fases CA 460V | 9.5/14 A | 186 | 126 | 185 |
| PSD700-7G/10P-14/18A | 5.5-7.4/7.5-10 | 3 Fases CA 460V | 14/18.5 A | 186 | 126 | 201 |
| PSD700-10G/15P-18/25A | 7.4-11/10-15 | 3 Fases CA 460V | 18.5/25 A | 186 | 126 | 201 |
| PSD700-15G/20P-25/32A | 11-15/15-20 | 3 Fases CA 460V | 25/32 A | 256 | 146 | 192 |
| PSD700-20G/25P-32/38A | 15-18.6/20-25 | 3 Fases CA 460V | 32/38 A | 320 | 170 | 220 |
| PSD700-25G/30P-38/45A | 18.6-22.3/25-30 | 3 Fases CA 460V | 38/45 A | 320 | 170 | 220 |
| PSD700-30G/40P-45/60A | 22.3-29.8/30-40 | 3 Fases CA 460V | 45/60 A | 340.5 | 200 | 208 |
| PSD700-40G/50P-60/75A | 29.8-37.2/40-50 | 3 Fases CA 460V | 60/75 A | 340.5 | 200 | 208 |
| PSD700-50G/60P-75/92A | 37.2-44.7/50-60 | 3 Fases CA 460V | 75/92 A | 400 | 250 | 223 |
| PSD700-60G/75P-92/115A | 44.7-56/60-75 | 3 Fases CA 460V | 92/115 A | 400 | 250 | 223 |
| PSD700-75G-115A | 56/75 | 3 Fases CA 460V | 115 A | 560 | 282 | 258 |
| PSD700-100G-150A | 74.5/100 | 3 Fases CA 460V | 150 A | 560 | 282 | 258 |
| PSD700-100G/120P-150/180A | 74.5-89.4/100-120 | 3 Fases CA 460V | 150/180 A | 560 | 282 | 258 |
| PSD700-120G/150P-180/215A | 89.4-111.8/120-150 | 3 Fases CA 460V | 180/215 A | 554 | 338 | 330 |
| PSD700-150G-215A | 111.8 | 3 Fases CA 460V | 215 A | 554 | 338 | 330 |
| PSD700-175G-260A | 130.4/175 | 3 Fases CA 460V | 260 A | 870 | 500 | 360 |
| PSD700-175G/215P-260/305A | 130.4-160.3/175-215 | 3 Fases CA 460V | 260/305 A | 1060 | 650 | 387 |
| PSD700-215G/250P-305/340A | 160.3-186.4/215- 250 | 3 Fases CA 460V | 305/340 A | 1060 | 650 | 387 |
| PSD700-250G/270P-340/380A | 186.4-201.3/250-270 | 3 Fases CA 460V | 340/380 A | 1060 | 650 | 387 |
| PSD700-270G/300P-380/425A | 201.33-223.7/270-300 | 3 Fases CA 460V | 380/425 A | 1060 | 650 | 387 |
| PSD700-300G/340P-425/480A | 223.7-253.5/300-340 | 3 Fases CA 460V | 425/480 A | 960 | 680 | 380 |
| PSD700-340G/375P-480/530A | 253.5-279.6/340-375 | 3 Fases CA 460V | 480/530 A | 960 | 680 | 380 |
| PSD700-375G/425P-530/600A | 279.6-317/375-425 | 3 Fases CA 460V | 530/600 A | 960 | 680 | 380 |
| PSD700-425G/465P-600/650A | 317-346.7/425-465 | 3 Fases CA 460V | 600/650 A | 960 | 680 | 380 |
| PSD700-465G/535P-650/720A | 346.7-399/465-535 | 3 Fases CA 460V | 650/720 A | 1700 | 620 | 560 |
| PSD700-535G-720A | 399/535 | 3 Fases CA 460V | 720 A | 1700 | 620 | 560 |
| PSD700-670P-860A | 500/670 | 3 Fases CA 460V | 860 A | 1700 | 620 | 560 |
| PSD700-670G-860A | 500/670 | 3 Fases CA 460V | 860 A | 1700 | 620 | 560 |
Características Generales
| VDF PSD 700 | |
|---|---|
| Voltaje de entrada |
|
| Frecuencia de entrada | 50Hz/60Hz (±1%), rango permitido: 47–63 Hz |
| Frecuencia de salida | 0 - 400Hz |
| Voltaje de salida | 0 – entrada de voltaje |
| Modo de control de Velocidad |
|
| Tipo de motor |
|
| Relación de regulación de velocidad |
|
| Precisión de control de velocidad | ±0.2% (SVC), ±0.02% (VC) |
| Fluctuación de velocidad | ±0.3% (SVC) |
| Tiempo de respuesta de par | <20ms (SVC), <10ms (VC) |
| Precisión del control de par | ±10% (SVC), ±5% (VC) |
| Par de arranque |
|
| Condiciones de trabajo | Temp: -10ºC - 50ºC |
|
Altitud: <1000m Se requiere reducción de capacidad si la temperatura ambiente supera los 40°C |
|
| Capacidad de sobrecarga | Tipo G - 150% de la corriente nominal: 1 minuto 180% de la corriente nominal: 10 segundos 200% de la corriente nominal: 1 segundo |
| Tipo P - 120% de la corriente nominal: 1 minuto 150% de la corriente nominal: 10 segundos 180% de la corriente nominal: 1 segundo | |
| Entrada analógica | 2 entradas, AI1: 0~10V/0~20mA; AI2: -10~10V |
| Salida analógica | 1 salida, AO1: 0-10V/0-20mA |
| Entrada digital |
|
| Salidas digital |
|
| Salida tipo relé | 2 salidas tipo relé programables; capacidad 3A/CA250V, 1A/CC30V |
| STO (safety torque off) | Integrado, SIL2 |
| Filtro EMC | Los modelos de 220V y 460V están integrados con un filtro C3, cumpliendo con los requisitos de la norma IEC 61800-3 C2. |
| Tarjetas de expansion (opcionales) |
|
|
